1 8

VEGASWING 81A EXD и 83A EXD

Способ уста-
новки непригод-
ный для нали-
пающих про-
дуктов

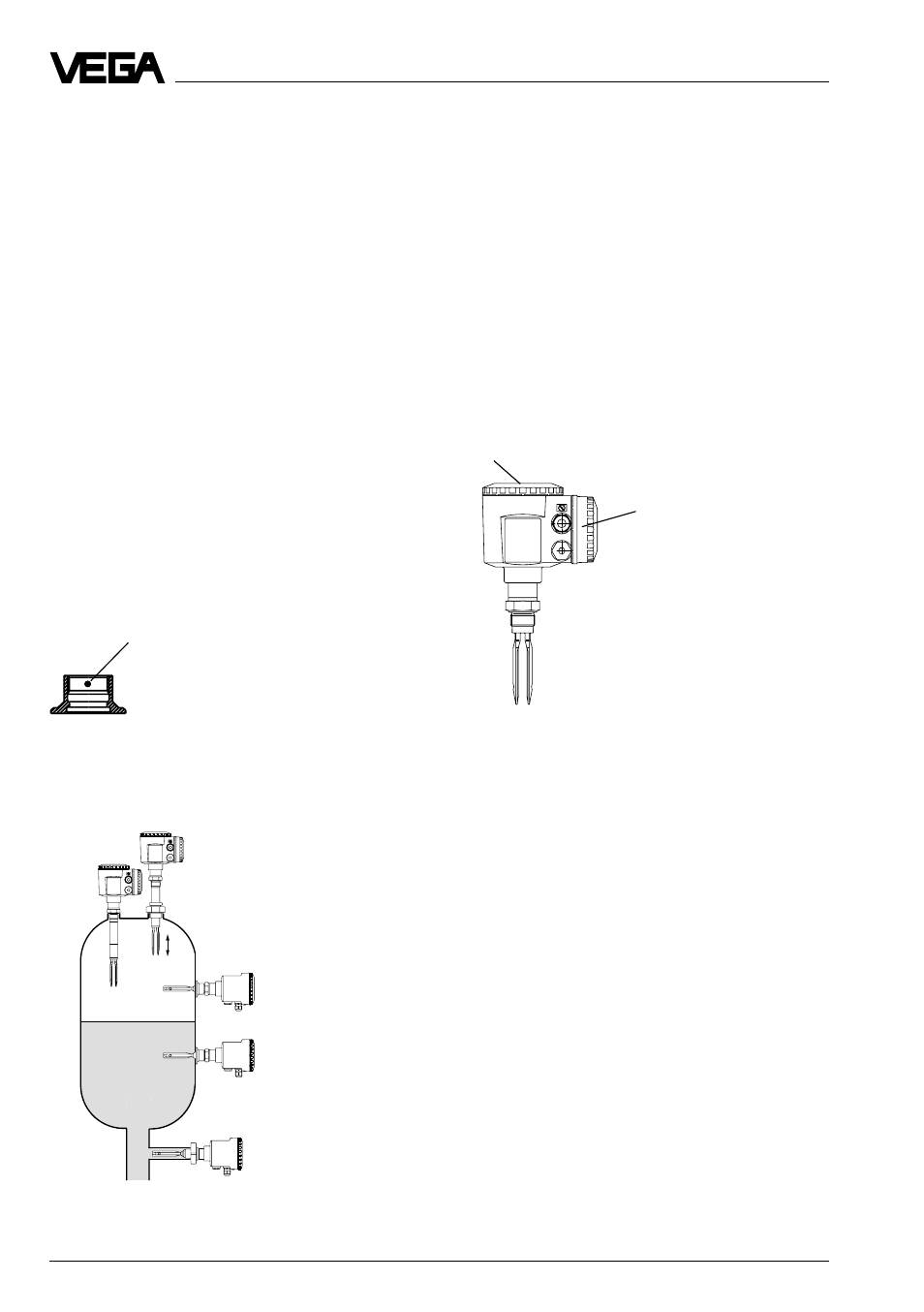

Рис. 2.7

Примеры установки

Приварной штуцер

VEGASWING имеет четкое начало резьбы.
Это означает, что каждый VEGASWING
после ввинчивания всегда находится в том
же самом положении. Поэтому удалите с
резьбы VEGASWING поставляемое в комп-
лекте уплотнение. Это уплотнение при
использовании сварного штуцера не ис-
пользуется. Ввинтите VEGASWING в свар-
ной штуцер.

Вы можете будущее положение VEGA-
SWING определить уже перед сваркой
(см. рис. 2.2). Маркируйте соответствую-
щее положение сварного штуцера. Перед
сваркой Вы должны вывернуть
VEGASWING и удалить резиновое кольцо
из приварного штуцера. Иногда Вы получа-
ете приварной штуцер уже снабженный
маркировочной насечкой. Приваривайте
такой штуцер маркировкой наверх (см.
рис. 2.6).

Рис. 2.6

Маркировка

Монтаж, электрическое подключение

3 Электрическое

подключение

Опасность
Отключите перед подключением питаю-
щее напряжение.

Электрическое подключение должно
проводиться в зависимости от встроенной
электроники. Подключите сетевое напря-
жение в соответствии с планами подклю-
чения на последующих страницах. Обра-
тите внимание на следующие особые
указания для подключения в Ex-областях.

При подключении к питающему напряже-
нию или при подключении датчика, прибор
проходит тестирование (только с элект-
роникой SWING E82 Z и подключенном
устройстве формирования сигнала). Смот-
ри также “5.1 Периодическая проверка по
WHG”.

Указание

Если ожидаются очень сильные электро-
магнитные помехи, то мы рекомендуем
Вам при Z-электронике использовать
экранированный кабель. Экран кабеля
должен быть заземлен на стороне датчи-
ка (VEGASWING) с помощью внутренних
клемм.

Надежно соедините VEGASWING с РА.
Используйте при этом клеммы на корпусе.

• Отсоедините все провода, идущие к

датчику (питающее напряжение и сиг-
нальные провода), от шкафа комплект-
ного распределительного устройства.

Рис. 2.8

Отсек для
подключения
(Малая крышка)

Отсек электроники (Большая
крышка)
