Пуск в эксплуатацию
1
5
3
4
2

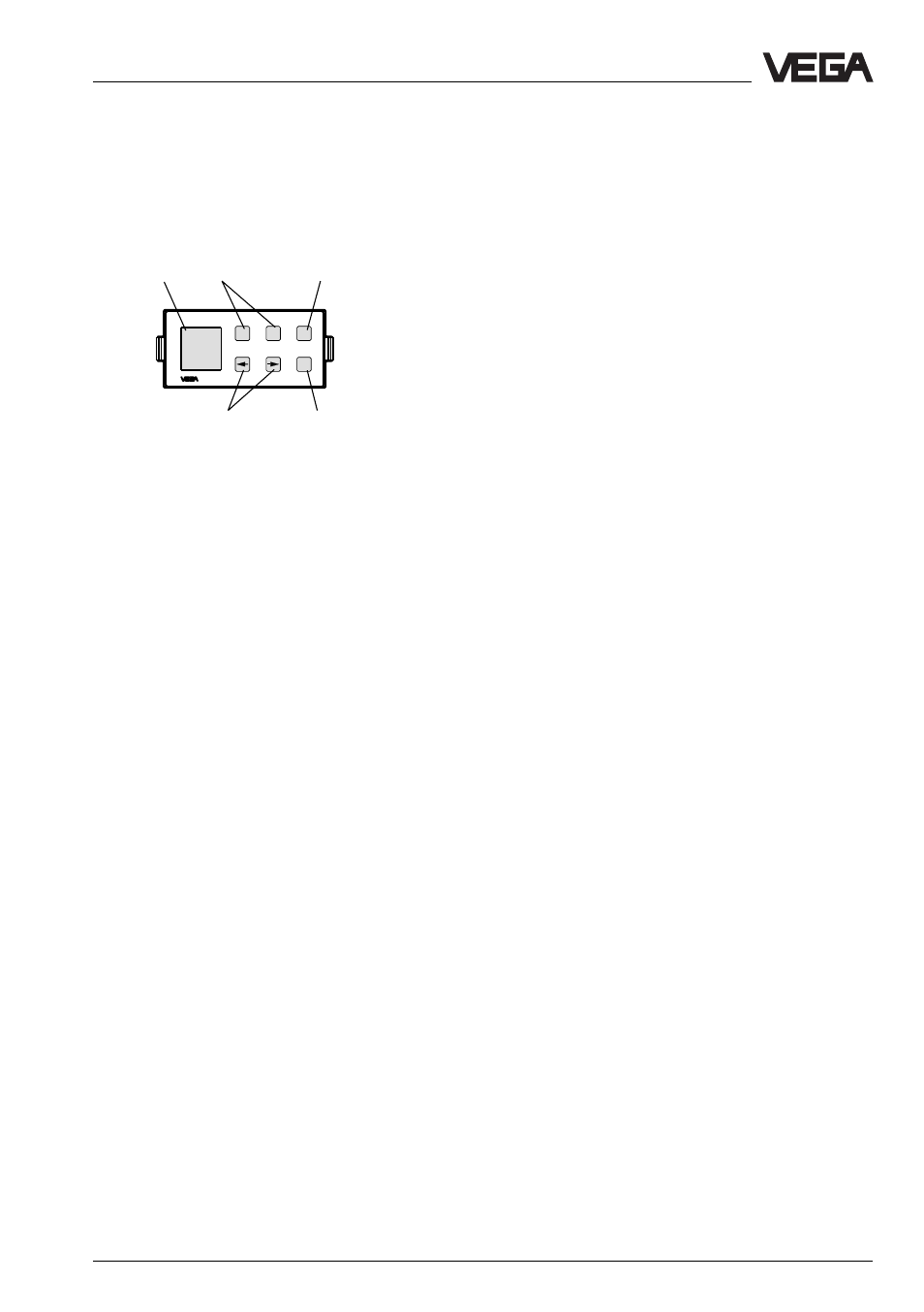

Элементы управления
Модуль управления MINICOM
ориентирован на меню. Индикация ясного
текста на дисплее ведется через меню.
Функции кнопок описаны ниже.
„OK“-Кнопка (4)
Кнопкой „OK“Вы можете подтвердить ввод
данных. ▼
Если высвечивется символ ▼ или ▼ в
цифровой индикации, то Вы можете кнопкой
„OK“войти в лежащий ниже уровень меню.
▼
При символе ▼ нет нижележащего
уровня меню, а только еще один
следующий пункт меню данной функции.
„ESC“-Кнопка (3)
Кнопкой „ESC“(Escape) Вы можете в
зависимости от пункта меню, прервать ввод
данных или текущую функцию или перейти в
вышерасположенный уровень меню.
Для того, например, чтобы попасть в самый
верхний уровень меню, просто нажмите
многократно кнопку „ESC“.
„+“- и „–“-Кнопки (2)
Кнопками „+“- и „–“Вы можете изменять
значения параметров или выбирать из
многих вариантов.
После первого нажатия отображается
установленное значение. При каждом
дальнейшем нажатии значение меняется.
Кнопки курсора (5)
Кнопками „–>“ и „<–“ Вы можете внутри
уровня меню поменять один пункт меню на
другой.
Цифровая индикация (1)
На цифровом индикаторе при работе
указывается актуальное замеренное
значение.
Когда Вы обслуживаете прибор, ясным
текстом указывается соответствующая
функция.
▼ Возможен переход в лежащий ниже
уровень меню.
▼
▼ Этот символ указывает на запрос о
последующем сохранении информации.
Этапы обслуживания
На последующих страницах Вы найдете план
меню модуля управления MINICOM.
Производите обслуживание датчика в
указанной ниже последовательности.
Номера соответствуют последовательности
пуска в эксплуатацию. Соответствующие
номера Вы найдете в плане меню на
следующих страницах.
1. Настройка
2. Определение измеряемой величины
3. Выходы
4. Рабочий диапазон
5. Условия измерения
6. Индикация полезного и шумового уровня
