22 VEGAFLEX 55 P (Profibus PA)
Электрическое подключение

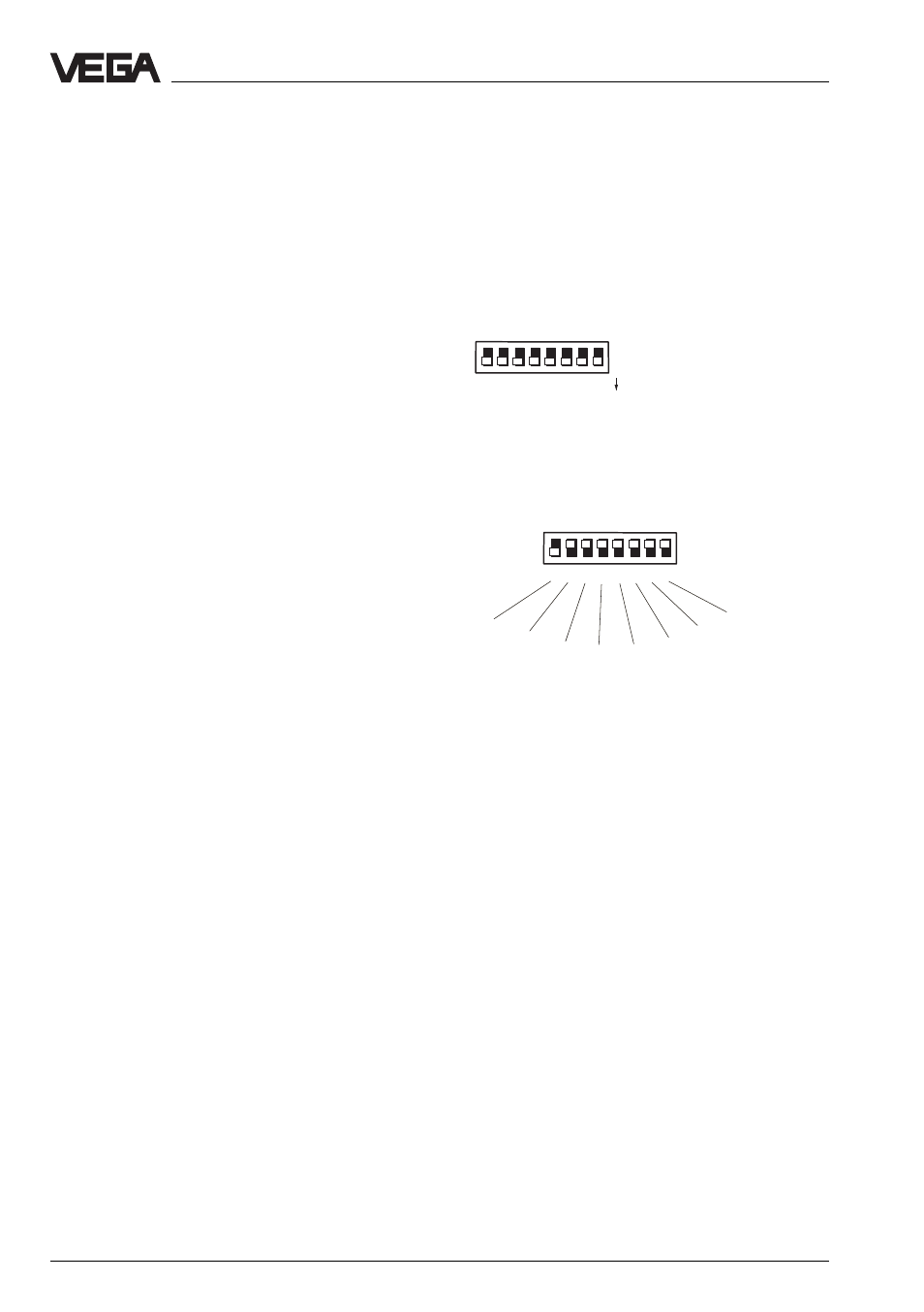

ON Addr.
8 7 6 5 4 3 2 1
OFF
1
2
4
8 16
32
64
128
8 7 6 5 4 3 2 1
Пример 2
Вы хотите установить адрес 27.
16 + 8 + 2 + 1 = 27
Следующие переключатели DIP
5 = 16
4 = 8
2 = 2
1 = 1
должны быть установлены на „ON“.
Пример 3
Вы хотите установить адрес 99.
Следующие переключатели
7 = 64
6 = 32
2 = 2
1 = 1
должны быть установлены на „ON.
Распределение адресов
программного обеспечения
DIP-переключатели должны быть
установлены на адреса126 … 255,таким
образом
- что или все DIP-переключатели
установлены на „ON“, что соответствует
адресу 255 (состояние при поставке),
- или, что только DIP-переключатель 8
установлен на „ON“, что соответствует
адресу 128.
Конечно распределение адресов
программного обеспечения также возможно,
если переключатели 7 … 2 установлены на
„ON“(адрес126).
Как Вы устанавливаете адрес с
программным обеспечением VVO, Вы
найдете в руководстве по эксплуатации
обслуживающего программного
обеспечения VVO.
Вы можете установить адрес также с
модулем управления MINICOM. Обратите
при этом внимание на план меню MINICOM.
