VEGAFLEX 55 P (Profibus PA)
21
Электрическое подключение
4
16
64
64 + 16 + 4 = 84
8 7 6 5 4 3 2 1
ON
1
2
4
8
16
32
64
128
8 7 6 5 4 3 2 1
3.2 Адрес датчика
В системе Profibus из Profibus DP и Profibus
PA подсистем, каждый участник должен
иметь свой определенный адрес. Каждый
участник, ведущий или ведомый, в шинной
системе вызывается через свой адрес.
Адрес участника, на DP- или PA-уровне
должен быть установлен до подключения к
шине,так как каждый адрес может
выдаваться только один раз. Если один
адрес выдается дважды, последствием
являются помехи в шине.
Адрес VEGAFLEX-датчиков может быть
установлен тремя способами:
- с программным обеспечением VVO
(Softwareadressierung),
- с DIP-блоком переключения в датчике
(Hardwareadressierung) или
- с модулем управления MINICOM.
Датчики VEGA-Profibus поставляются с
установкой адресов 126 (все DIP-
переключатели на„ON“).
Как Вы знаете, в системе Profibus возможны
max.126 участников. Если переключатель
DIP стоит на адресе 126 (или больше), то
адрес может быть установлен с
программным обеспечением VVO, модулем
управления MINICOM или другим
инструментом конфигурации
(например, PDM). При этом всегда на шину
может подключаться только один датчик с
адресом 126, чтобы окончательно придать
ему адрес с помощью программного
обеспечения.На практике поэтому
рекомендуется распределение адресов
технического обеспечения с DIP-
переключателем до подключения к шине.
Распределение адресов
технического обеспечения
Переключатель DIPсоздают номер
адреса в двухзначных системах. Это
означает, что каждый переключатель
справа налево увеличиваясь,
соответствует каждый раз вдвое
большему числу, чем предыдущий
переключатель справа. Из суммы всех на
„ON“ установленных переключателей
получается соответственное число в

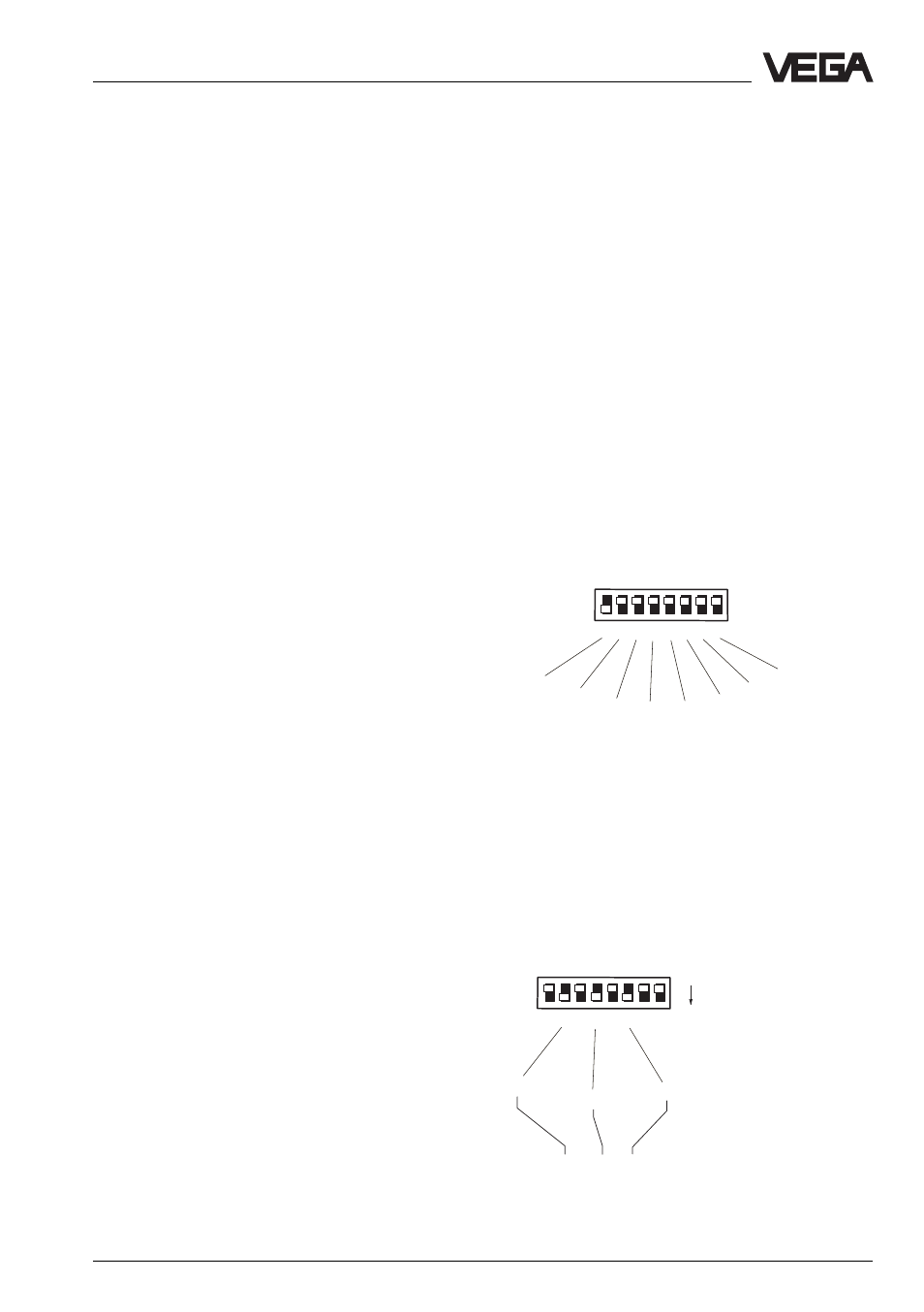

десятичной системе. На рисунке Вы
видите число в десятичной системе,
которое соответствует единичным
переключателям DIP.
DIP-перключатель 8 соответствует числу
128, переключатель 1 соответствует
числу 1 и переключатель 3 соответствует
числу 4.
Пример 1
Переключатели 3, 5 и 7 на „ON“.
Адрес тогда :
DIP-переключатель 3 на „ON“ - 4
DIP-переключатель 5 на „ON“ - 16
DIP-переключатель 7 на „ON“ - 64
Сумма:
4 + 16 + 64 = Адрес 84
