Страница 23: Электрическое подключение
VEGAFLEX 55 P (Profibus PA)
23
Электрическое подключение
ESC
ESC
+
-
OK
OK
–
+
+1
2-
5
6
7
8
Display
Bus
Addr.
ON
8 7 6 5 4 3 2 1
-
+
ESC
OK
Tank 1
m (d)
12.345
+
–
+1
2-
5
6
7
8
Display
Bus
Addr.
ON
8 7 6 5 4 3 2 1
3.3 Подключение датчика
• Открутите резьбовые пробки на верхней
стороне датчика.
• Откройте крышку датчика.
• Открутите накидную гайку крепления
кабеля и сдвиньте ее немного на
подключающий кабель.
• Возьмите резиновое уплотнение из
крепления кабеля и сдвиньте его немного
Удалите оплетку подключающего кабеля
примерно на длину 10 cm .
• Вставьте кабель через крепление кабеля
в датчик.
• Подключите провода. Нажмите вниз на
углубление белой лапки клеммы
маленькой отверткой и вставьте
медную жилу провода в отверстие
клеммы. Проверьте фиксацию провода в
клемме его легким потягиванием.
• Снова закрутите накидную гайку
крепления кабеля и надежно ее затяните.

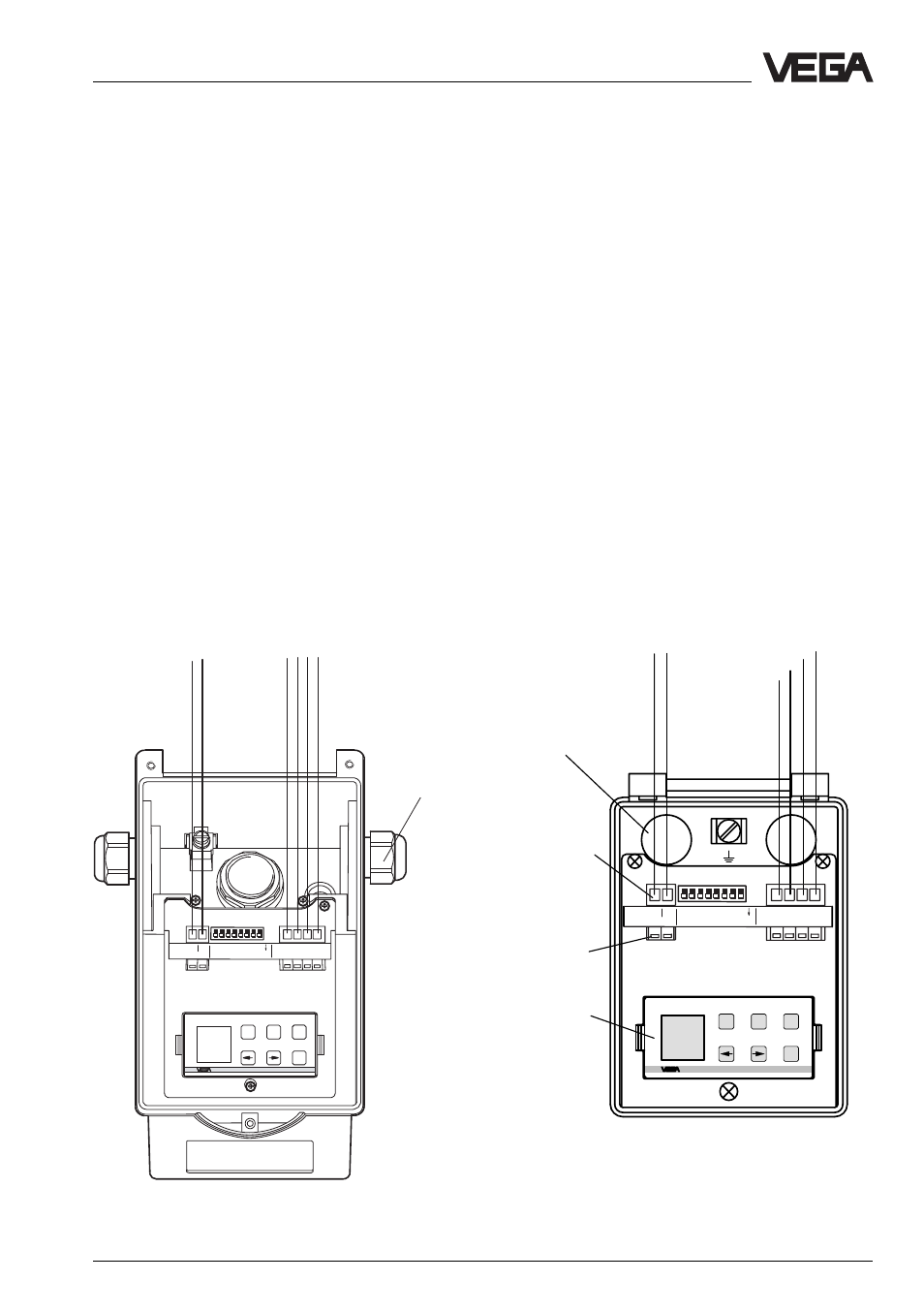

Исполнение в алюминиевом корпусе
Энергоснабжение
и сигнал Profibus
К индикаторному устройству на
крышке датчика или к внешнему
индикаторному устройству
VEGADIS 50
M20 x 1,5
(диаметр
подключающего
кабеля
6 … 9 mm)
Вставляемый
модуль
управления
MINICOM
Лопасти
отверстия
Пружинные клеммы
подключения (max.
2,5 mm
2
диаметра
кабеля)
M20 x 1,5
(диаметр
подключающего
кабеля
6 … 9 mm)
Энергоснабжение и
сигнал Profibus
К индикаторному
устройству на крышке
датчика или к внешнему
индикаторному
устройству VEGADIS 50
Исполнение в пластмассовом
корпусе
