24
VEGAFLEX 55 P (Profibus PA)
Электрическое подключение
-
+
ESC
OK
Tank 1
m (d)
12.345
3
2
1
5
6
7
8
4
+
-
+1
2-
5
6
7
8
Display
Bus
Addr.
ON
8 7 6 5 4 3 2 1
-
+
ESC
OK
Tank 1
m (d)
12.345
VEGADIS 50

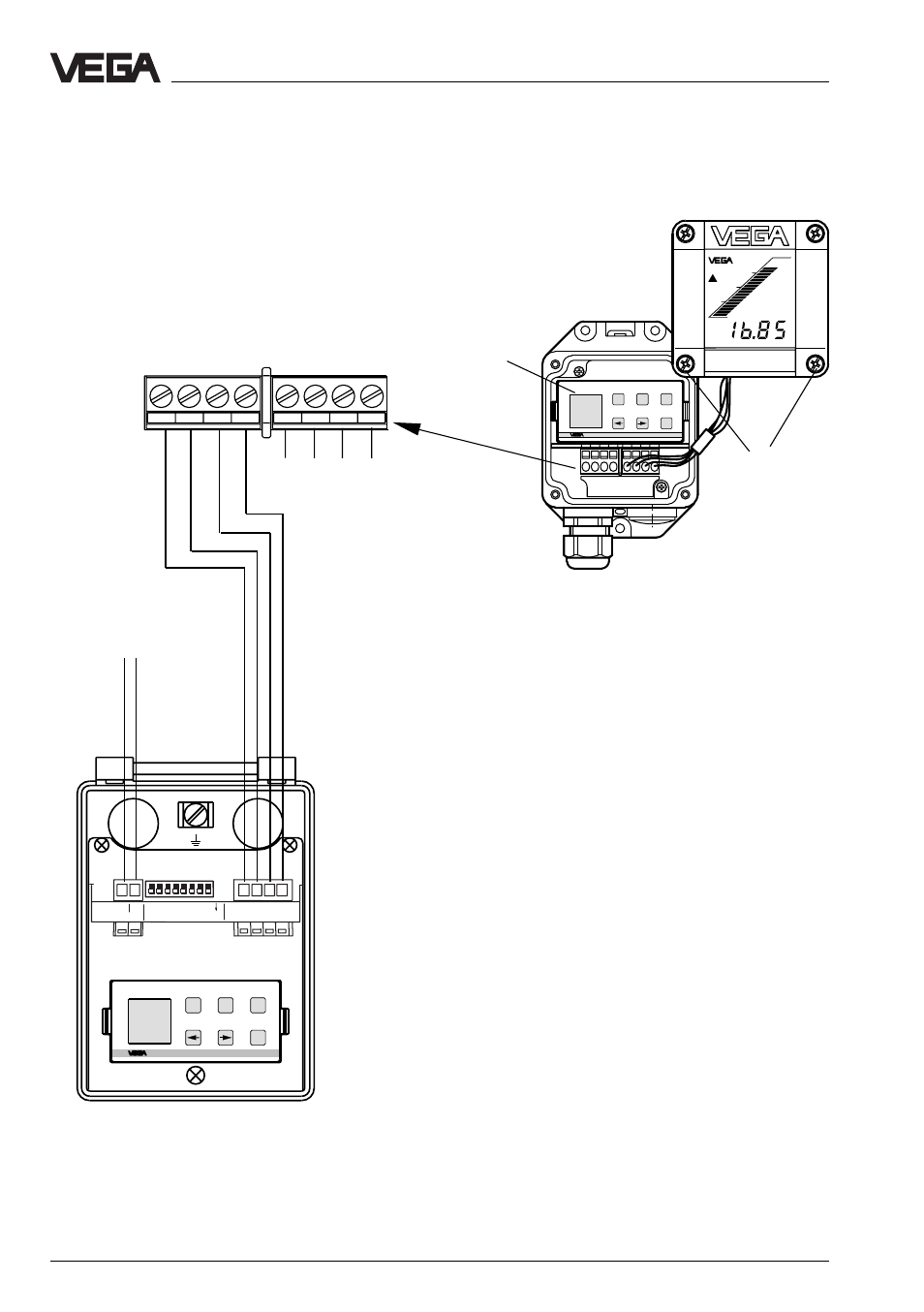

3.4 Подключение индикаторного
устройства VEGADIS 50
Отвинтите 4 винта на крышке корпуса
VEGADIS 50. Вы можете облегчить процесс
подключения, зафиксировав крышку корпуса
во время подключения с помощью
закрепляющих винтов.
ВЫХОД
(к датчику)
ДИСПЛЕЙ
(iна крышке
индикатора)
Питание
напряжения и
цифровой
измерительный
сигнал
Модуль
управления
Закрепляющие
винты
