27
9 Приложение
VEGATOR 636 Ex • Устройство формирования сигнала
23446-R
U-130731
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайт
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
9.2 Размеры
118,5 mm (4.67"
)
134 mm (5.28")
36 mm (1.42")
54,5 mm (2.15"
)
5 6
7 8
9 10
12 13 14
1
2
on
3

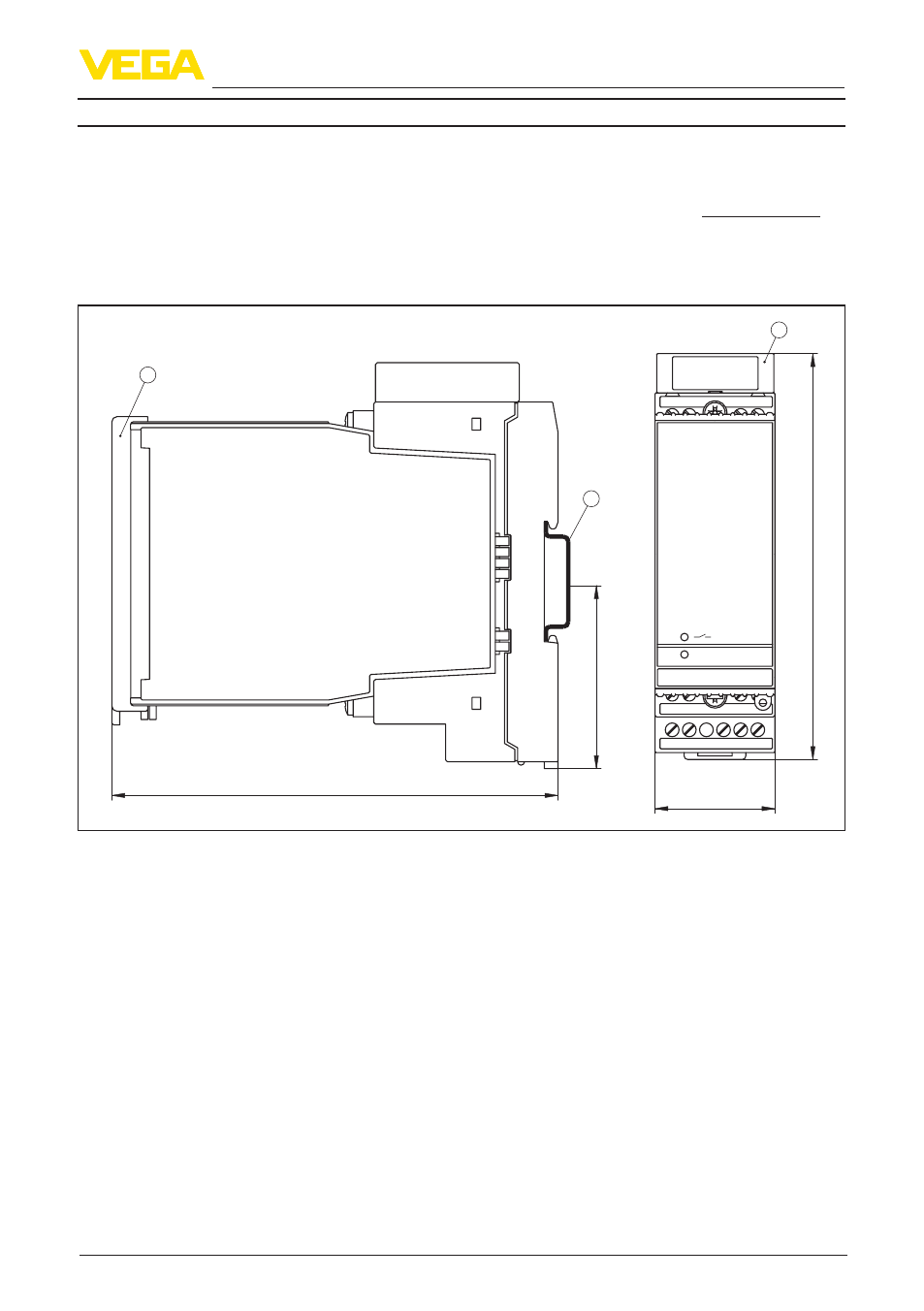

Рис. 23: Размеры VEGATOR 636 Ex
1 Прозрачная крышка
2 Несущая рейка 35 x 7,5 или 35 x 15 по EN 50022
3 Разделительная камера Ex
