6 Пуск в эксплуатацию
VEGATOR 636 Ex • Устройство формирования сигнала
23446-R
U-130731
6 Пуск в эксплуатацию
6.1 Система настройки
Typ 600-1
on
5 6
7 8
9 10
12 13 14
5 6
7 8
14
13
12
10
9
4
3
2
1
TEST
EEx ia
+
-
L1
N
DISBUS
0...10V
9
8
7
3
2
1
C
B
A
12
Plug-in socket
6
5
10
7
7
8
9
1
2
3
4

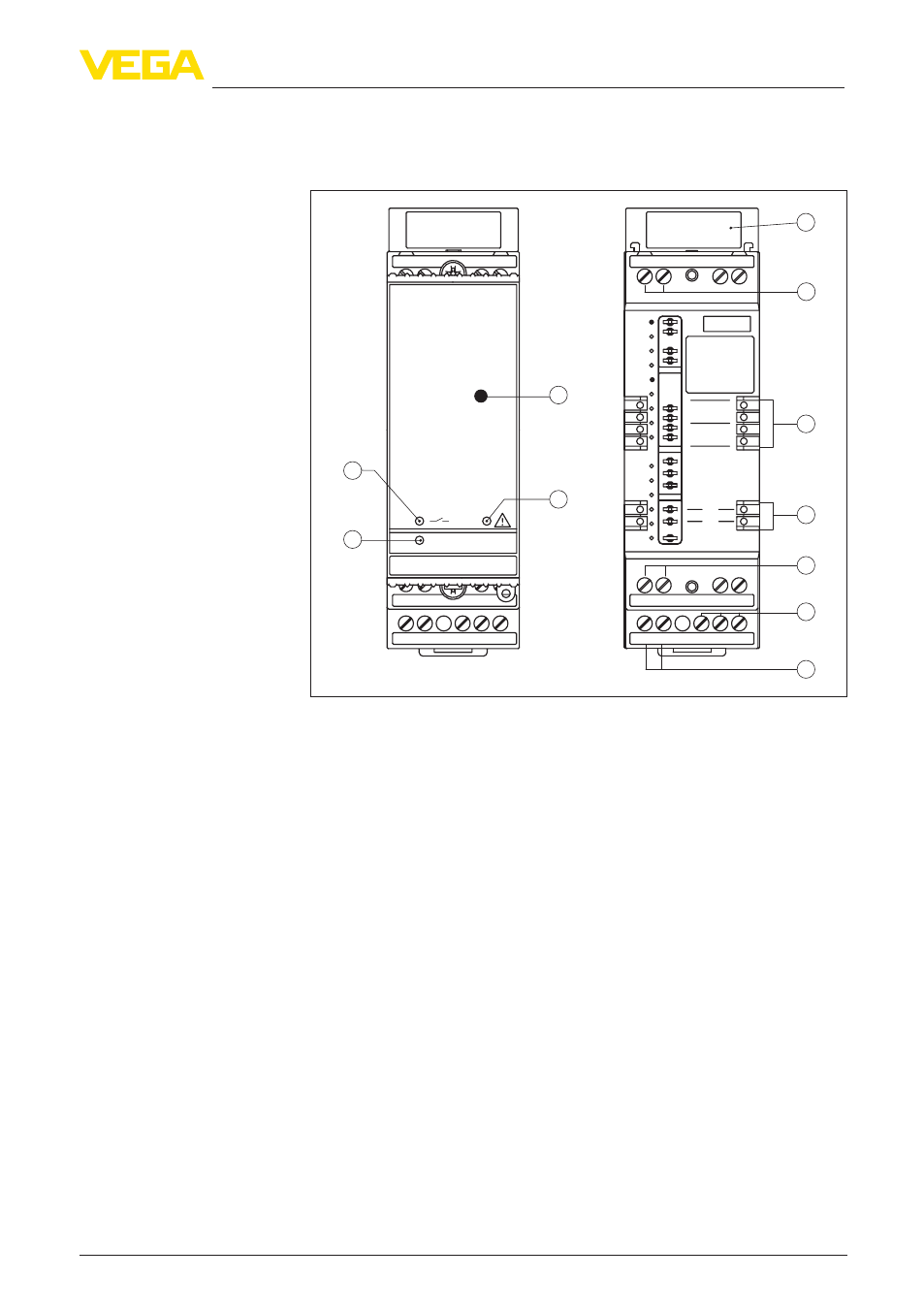

Рис. 6: Элементы индикации и настройки
1 Тестовая кнопка
2 Контрольный индикатор реле сигнализации уровня (желтый
светодиод)
3 Индикатор состояния неисправности (красный светодиод)
4 Индикатор рабочего напряжения (зеленый светодиод)
5 Разделительная камера Ex
6 Клемма для подключения измерительного зонда
7 Гнезда для соединительных перемычек
8 Транзисторный выход
9 Релейный выход
10 Питание
