10
4 Монтаж
VEGATOR 636 Ex • Устройство формирования сигнала
23446-R
U-130731
4 Монтаж
4.1 Общие указания
Устройство формирования сигнала VEGATOR 636 Ex с разъемом
для монтажа на несущей рейке по EN 50022.
Для защиты VEGATOR 636 Ex от неразрешенного доступа,
можно закрыть переднюю панель пломбируемой прозрачной
крышкой. На рисунке далее показано, как снимать прозрачную
крышку.

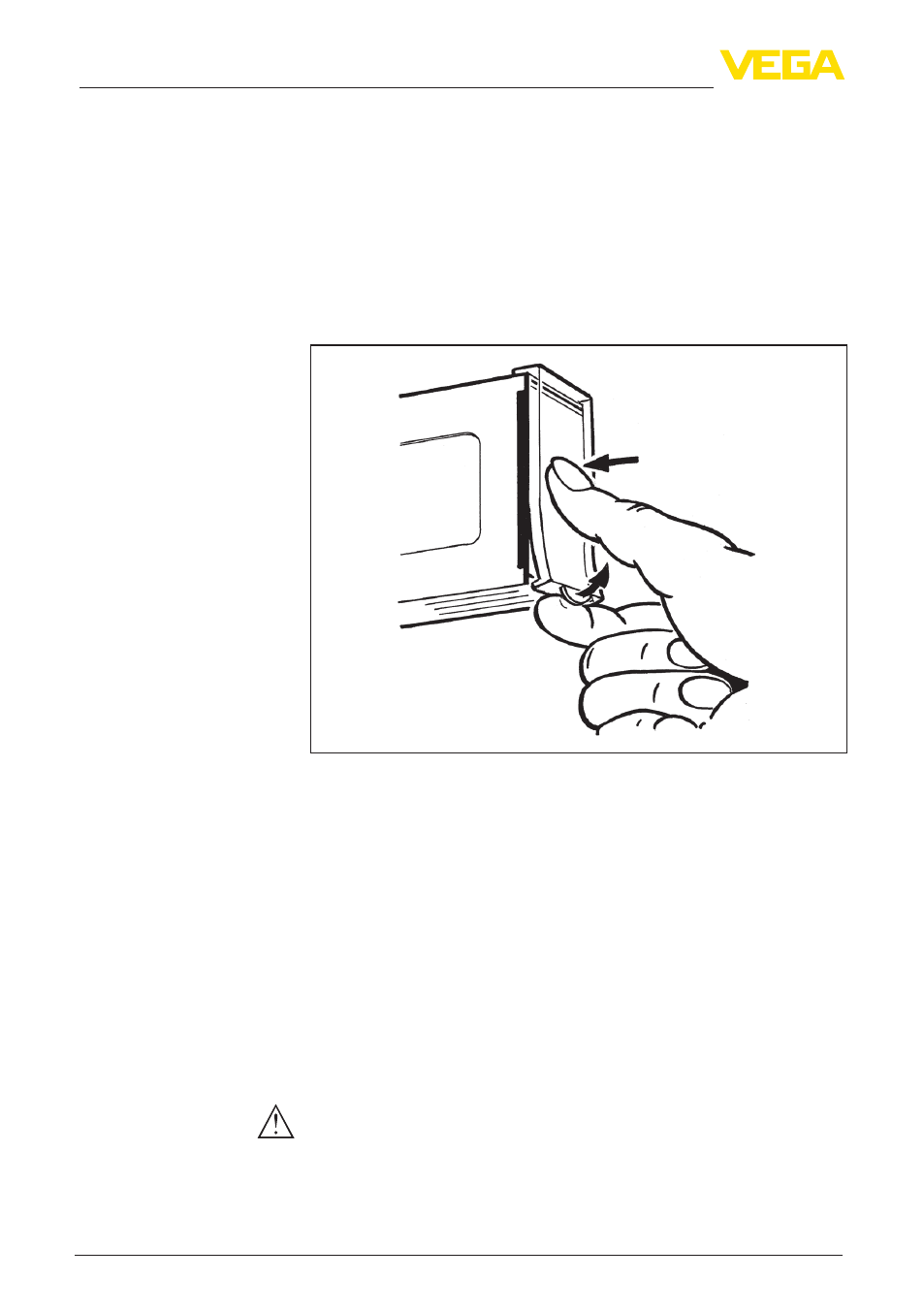

Рис. 2: Снятие прозрачной крышки
Для влагозащиты устройства при монтаже вне электрошкафа
имеется защитный корпус из изолирующего материала с
прозрачной крышкой (IP 65).
В этом корпусе можно смонтировать не более 3 устройств
шириной 36 мм.
4.2 Указания по монтажу
Разъем устройства сконструирован для монтажа на несущей
рейке по EN 50022. К контактам 9 и 10 подключается рабочее
напряжение. Через контакты L1 и N с помощью перемычек
(входят в комплект поставки) можно дальше подключить
смежные устройства формирования сигнала.
Опасность!
Перемычки нельзя использовать на отдельном устройстве или
на последнем устройстве в ряду. В противном случае создается
опасность короткого замыкания или контакта с рабочим
напряжением.
Место монтажа
Прозрачная крышка
Корпус IP 65
Монтаж
