4 Монтаж
VEGATOR 636 Ex • Устройство формирования сигнала
23446-R
U-130731
VEGATOR 636 Ex в исполнении Ex является связанным
искробезопасным оборудованием и не может устанавливаться
во взрывоопасных зонах.
Перед пуском в эксплуатацию устройства в исполнении
Ex в нем необходимо установить разделительную камеру
Ex. Безопасность эксплуатации обеспечивается только
при соблюдении указаний руководства по эксплуатации и
Свидетельства утверждения типа ЕС. Запрещается открывать
VEGATOR 636 Ex.
Закрыть верхние соединительные клеммы, как показано на
рисунке ниже.
1
2
4
3

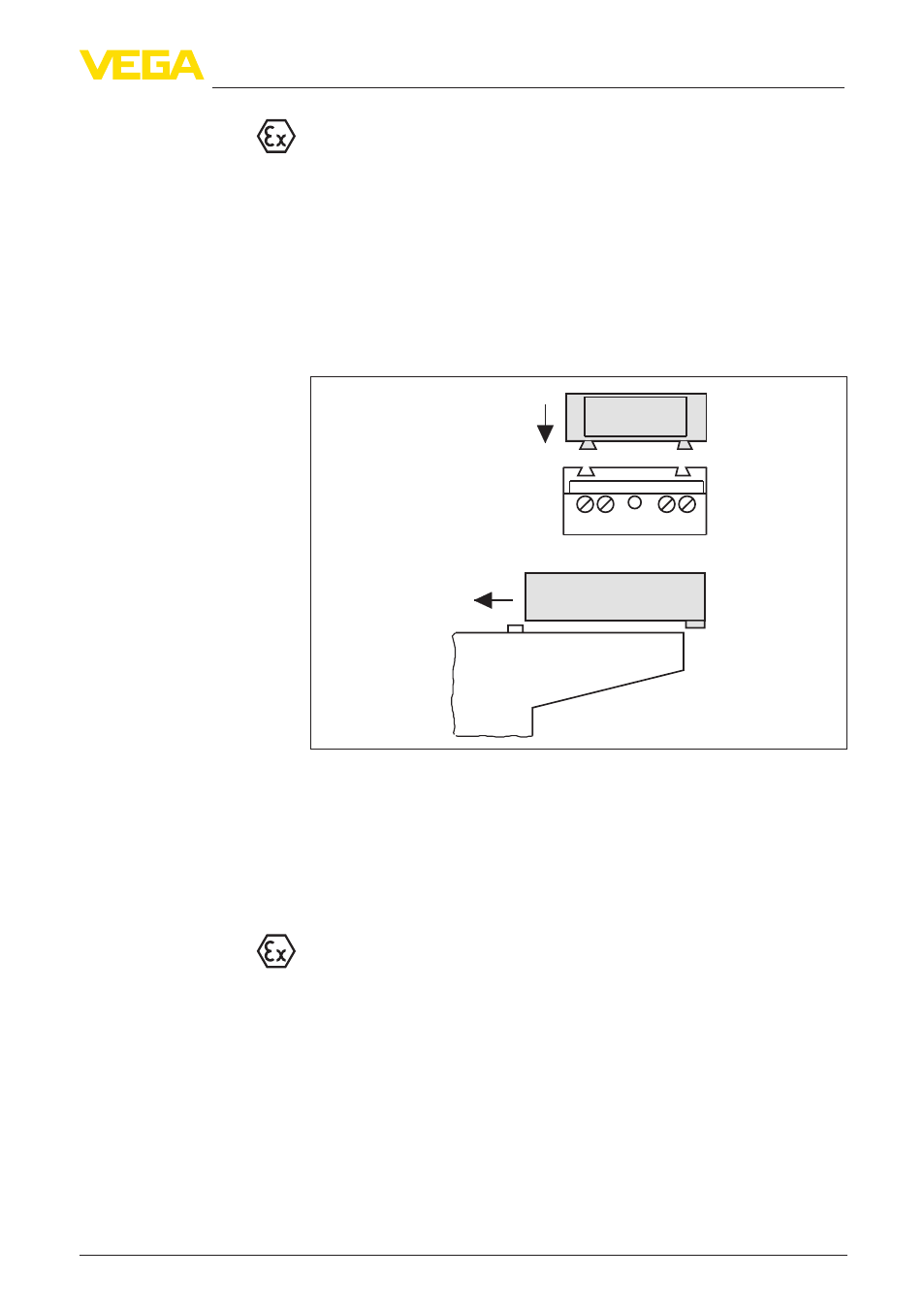

Рис. 3: Монтаж разделительной камеры
Разные типы и исполнения устройства формирования сигнала
имеют различные гнезда (механическое кодирование).
Чтобы исключить использование устройства другого типа,
в разъем можно вставить кодирующие штырьки (входят в
комплект поставки).
При использовании VEGATOR 636 Ex в исполнении Ex
кодирующие штырьки (кодирование типа и кодирование Ex)
вставляются обязательно (см. рис. ниже).
Разделительная камера
Ex
Кодирование устрой-
ства
