5 Подключение к источнику питания

VEGATOR 636 Ex • Устройство формирования сигнала

23446-R

U-130731

2. Линию датчика подключить к контактам 1 и 2 и, если

необходимо, обеспечить экран

3. Обесточенный источник питания подключить к контактам 9 и

10

4. VEGATOR 636 Ex вставить в разъем и затянуть винты
Электрическое подключение выполнено.
В устройство в исполнении Ex перед началом эксплуатации

необходимо вставить разделительную камеру Ex (над

контактами для подключения датчика). Также нужно вставить

штырьки кодирования типа и исполнения Ex.

5.3 Схема подключения

3

5

4

1

2

5 6

7 8

1 2

3 4

9 10

12 13 14

+

-

+

-

+

L1 N

-

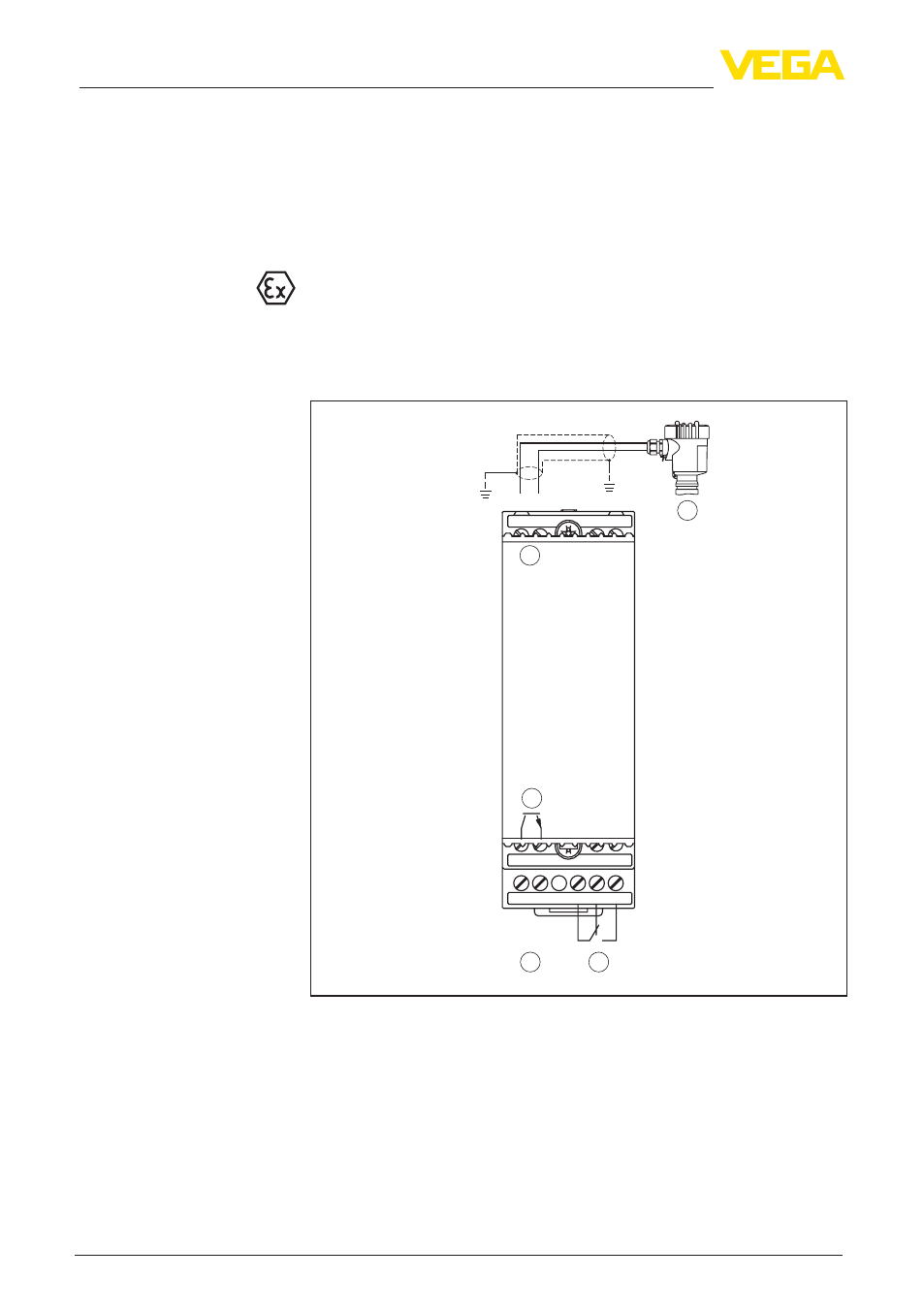

Рис. 5: Схема подключения VEGATOR 636 Ex
1 Датчик

2 Вход датчика

3 Транзисторный выход

4 Релейный выход

5 Рабочее напряжение
