6 Пуск в эксплуатацию
VEGATOR 636 Ex • Устройство формирования сигнала
23446-R
U-130731
12
34
56
12
6
2
ze
za
A
B
off
t sec
IP 30
Sensorstromkreis EEx ia IIC
60mA
-
+
-
+
PTB-Nr.: Ex-95/xxxx X
max: 36V
5 6
nsp.
I
a
: -20...+60°C
power supply
20...72VDC
2 W
20...250 VAC
L N
Sensor
1 2
Terminal
13
12
out
14
3AAC/1ADC
500VA/54W
max.250VAC/DC
9 10
+ -
Uo < xx V
Lo < xx mH
Co < xx nF
Po < xx mW
Io < xx mA
1
2
3

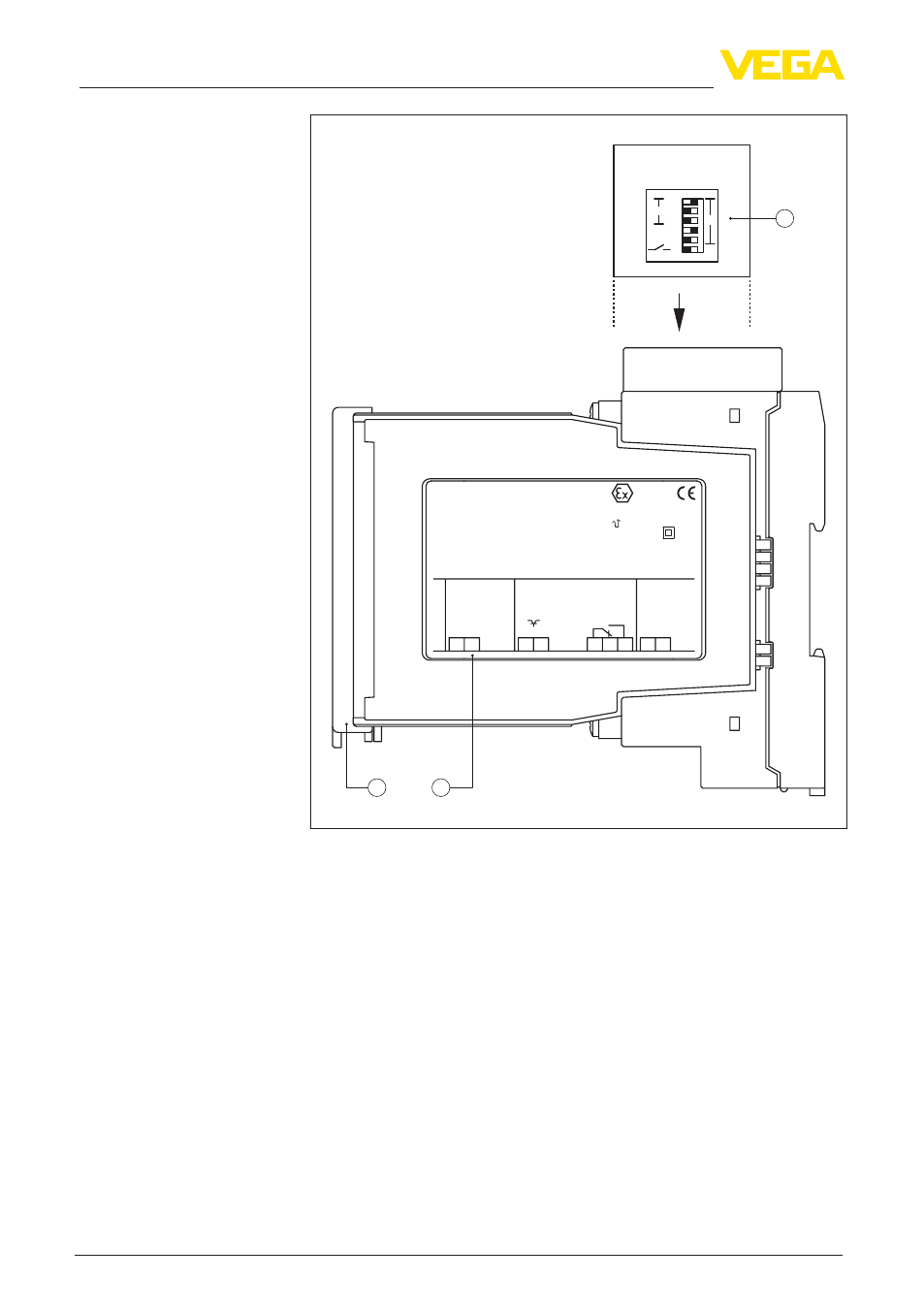

Рис. 7: Элементы индикации и настройки
1 Блок DIL-переключателей
2 Типовой шильдик
3 Прозрачная крышка
6.2 Элементы настройки
Светодиодные индикаторы на передней панели показывают
готовность к работе, состояние переключения и состояние
неисправности.
•
Зеленый
– Контрольный индикатор режима работы
– Питание включено, устройство в состоянии работы
•
Красный
– Индикатор неисправности
– Неисправность в токовой цепи датчика из-за отказа
датчика или дефекта линии
– При неисправности реле обесточивается
Индикаторы состояния
