l
Канал 1 - паяная перемычка BR1
l
Канал 2 - паяная перемычка BR2
BR2
BR1
1
2

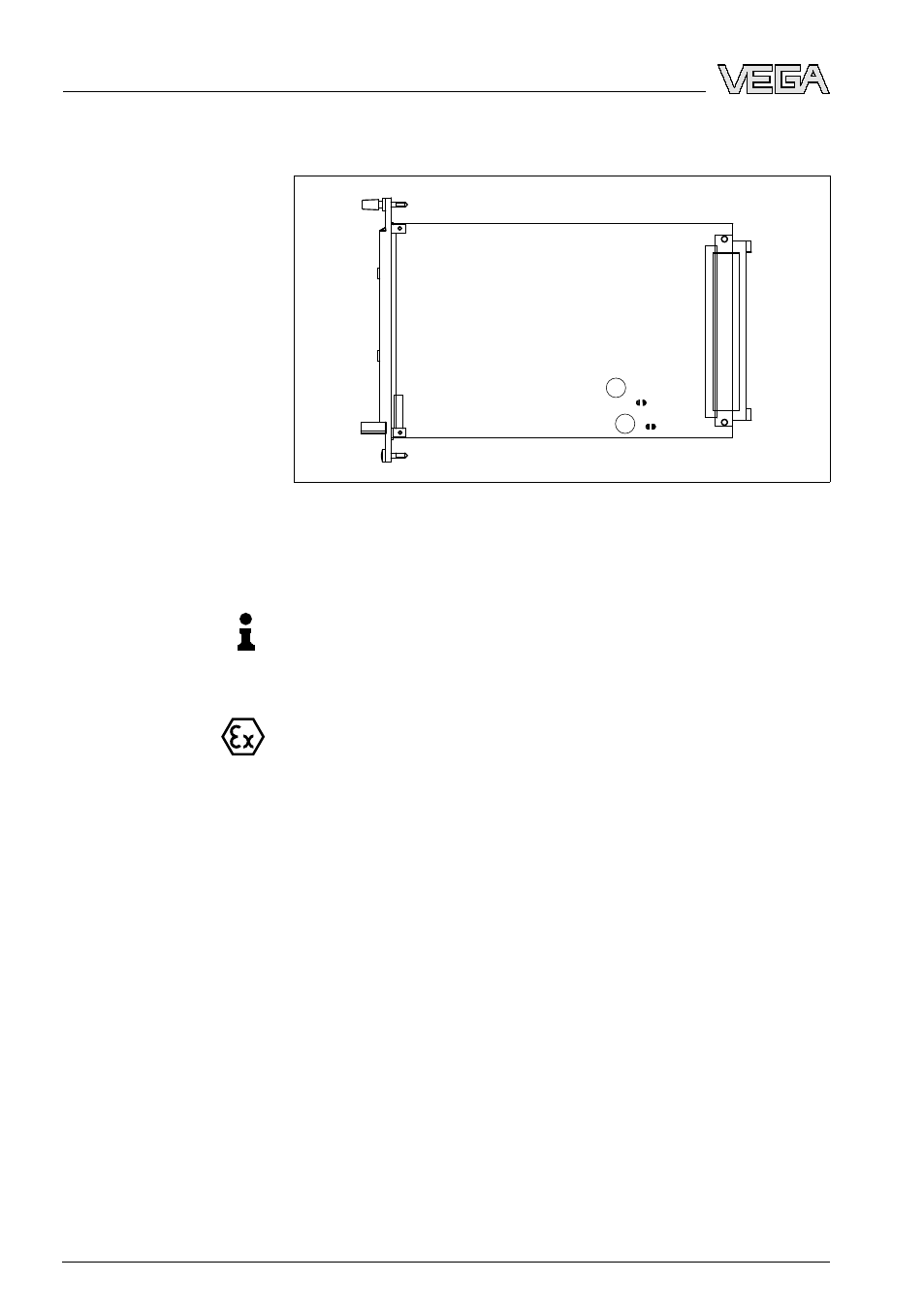

Рис. 13: Установка сигнала неисправности - паяные перемычки
1
Паяная перемычка для установки сигнала неисправности канала 1
(BR1)
2
Паяная перемычка для установки сигнала неисправности канала 2
(BR2)
Примечание:
С этими перемычками контроль линии и сигнал неисправности
будут неактивными.
Если измерительная система используется как часть защиты от
переполнения, перемычки на устройстве формирования сигнала
замыкать не разрешается. У измерительных зондов в исполне-
нии Ex сопротивление уже имеется в корпусе зонда.
6
.3
Установка точки переключения
Далее описан порядок настройки для канала 1. Порядок
настройки для канала 2 такой же.
Предварительные условия
l
Установить переключатель режимов работы (канал 1) на
режим A.
l
Подключить устройство формирования сигнала к источнику
питания
l
Установить потенциометр (канал 1) в положение 0.
l
Наполнить емкость, так чтобы электрод Max был покрыт
продуктом прибл. на 1 см.
l
Медленно поворачивать потенциометр по часовой стрелке,
пока не погаснет желтый индикатор
Сигнализация пред-
ельного уровня (сиг-
нал Max.)
Сигнал точки пере-
ключения Max
