VEGA
5
10
on
0
5
10
0
1
2
1
2
3
4
5
6
7
8
9

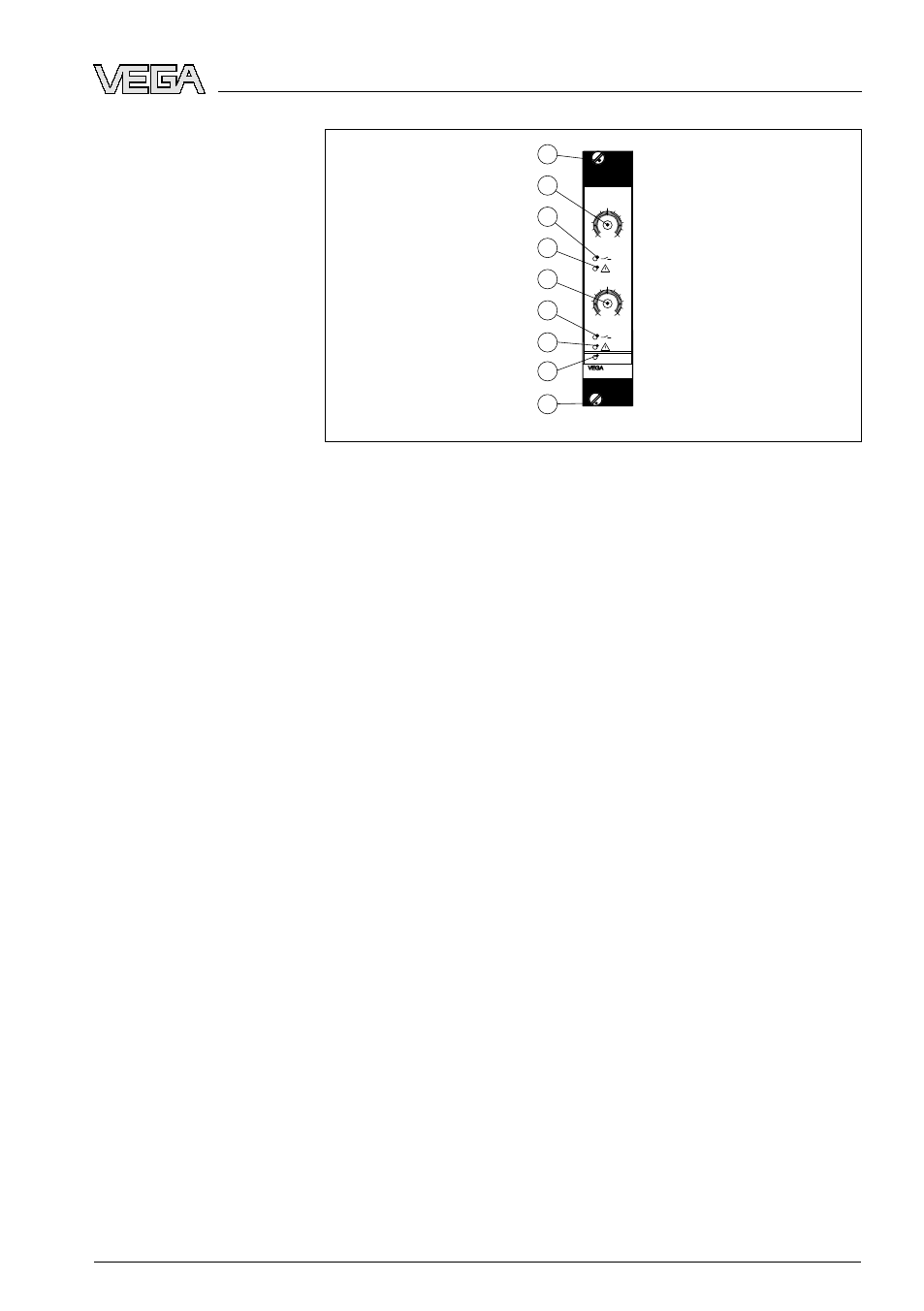

Рис. 10: Элементы индикации и настройки - передняя панель
1
Крепежный винт (пломбируемый)
2
Потенциометр для установки точки переключения - канал 1
3
Индикатор состояния - релейный выход (светодиод) - канал 1
4
Индикатор состояния - сигнал неисправности (светодиод) - канал 1
5
Потенциометр для установки точки переключения - канал 2
6
Индикатор состояния - релейный выход (светодиод) - канал 2
7
Индикатор состояния - сигнал неисправности (светодиод) - канал 2
8
Индикатор напряжения питания (светодиод)
9
Крепежный винт
6
.2
Элементы настройки
Светодиодные индикаторы на передней панели показывают
готовность к работе, состояние переключения и состояние
неисправности.
l
Зеленый
-
Контрольный индикатор режима работы
-
Питание включено, устройство в состоянии работы
l
Красный
-
Индикатор неисправности
-
Неисправность в токовой цепи датчика из-за отказа
датчика или дефекта линии
-
При неисправности реле обесточивается
l
Желтый
-
Индикатор состояния реле
-
Желтый индикатор состояния реле реагирует в зависи-
мости от установленного режима работы (A/B)
-
Индикатор состояния реле горит при активном (под
током) состоянии реле
-
Индикатор состояния реле не горит, если реле находится
в обесточенном состоянии (транзистор заперт)
Индикаторы состояния
VEGATOR
532 Ex • Устройство формирования сигнала
19
