См. Руководство по эксплуатации монтажного корпуса.

Для монтажа VEGATOR 532 Ex в исполнении Ex в монтажном
корпусе необходимо установить разъем Ex производства VEGA.

Для применений с маркировкой Ex необходимо обеспечить вид
защиты IP 20. Для этого промежутки и незанятые позиции в
монтажном корпусе должны быть закрыты заглушками.

Расстояние до вставных карт других производителей должно
составлять не менее 2 TE (10 мм/0.4 in).

Если VEGATOR 532 Ex устанавливается в монтажном корпусе в
крайней левой позиции, то перед разъемом для VEGATOR 532 Ex
должна быть установлена заглушка шириной не менее 4 TE
(20

мм/0.8 in).

on

1

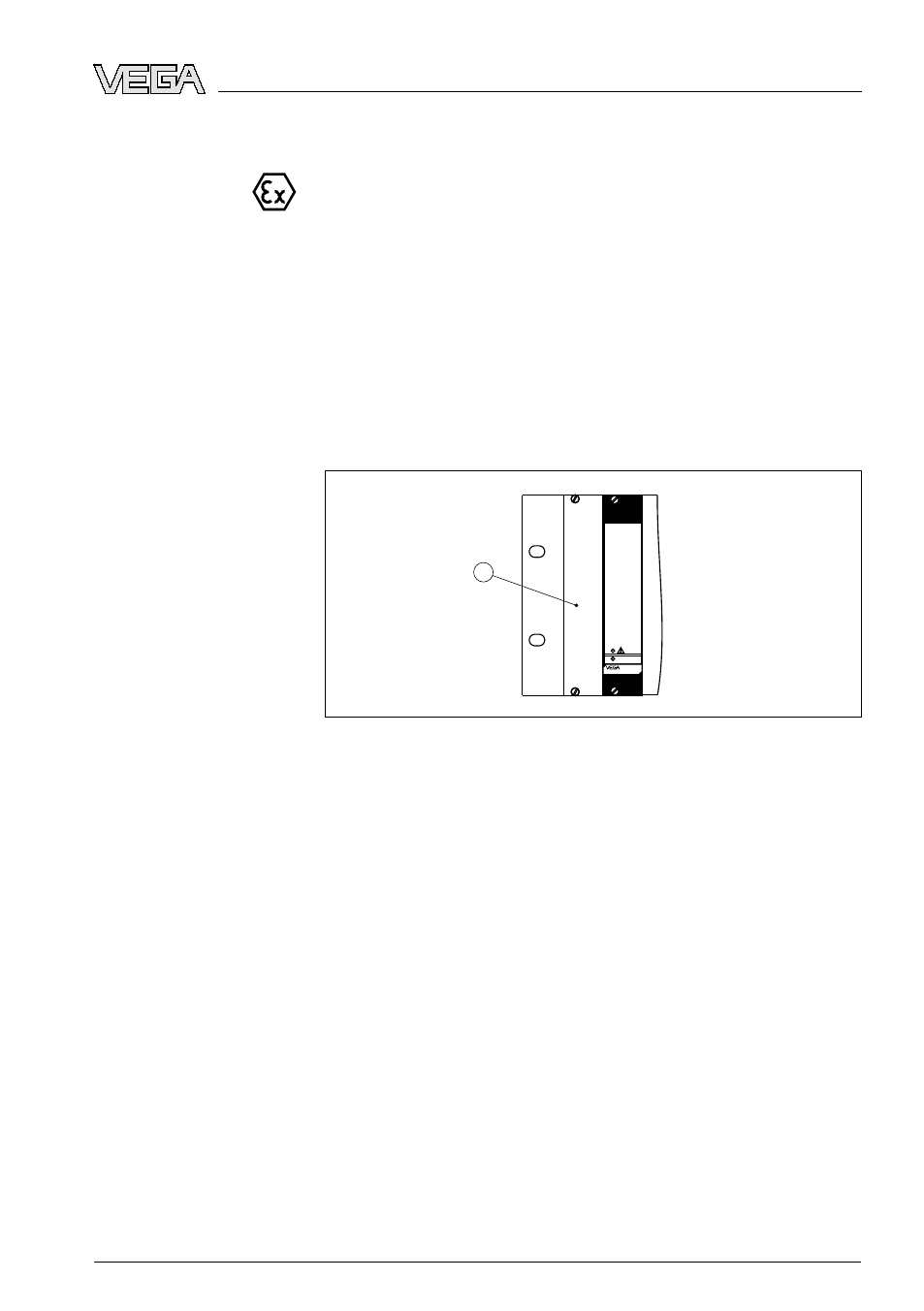

Рис. 2: Расстояние до стороны вставного модуля

1

Планка-заглушка

Перед пуском в эксплуатацию устройства VEGATOR 532 Ex в
исполнении Ex на устройстве должна быть установлена раз-
делительная камера Ex.

Разделительная камера Ex является составной частью разъема
33/Ex-33.

Безопасная эксплуатация обеспечивается только при соблюде-
нии инструкций, изложенных в данном руководстве, и условий
европейского сертификата. Устройство VEGATOR 532 Ex от-
крывать нельзя.

Информацию о монтаже разделительной камеры Ex см. в
руководстве по эксплуатации разъема ( разъем 33/Ex-33).

Разные типы и исполнения устройства формирования сигнала
имеют различные гнезда (механическое кодирование).

Чтобы исключить использование устройства другого типа, в
разъем можно вставить кодирующие штырьки (входят в ком-
плект поставки).

Разделительная каме-
ра Ex

Кодирование устрой-
ства

VEGATOR

532 Ex • Устройство формирования сигнала

11

4 Монтаж

23435

-

RU

-090226
