Кодирующие штырьки являются составной частью разъема 33/
Ex-33.

При использовании VEGATOR 532 Ex в исполнении Ex кодирую-
щие штырьки (кодирование типа и кодирование Ex) вставляются
обязательно (см. рис. ниже).

Информацию о монтаже кодирующих штырьков см. в руковод-
стве по эксплуатации разъема (разъем 33/Ex-33).

1

b

z

d

c

a

3

5

7

9

11

13

15

17

19

21

23

25

27

29

31

1

3

2

A

B

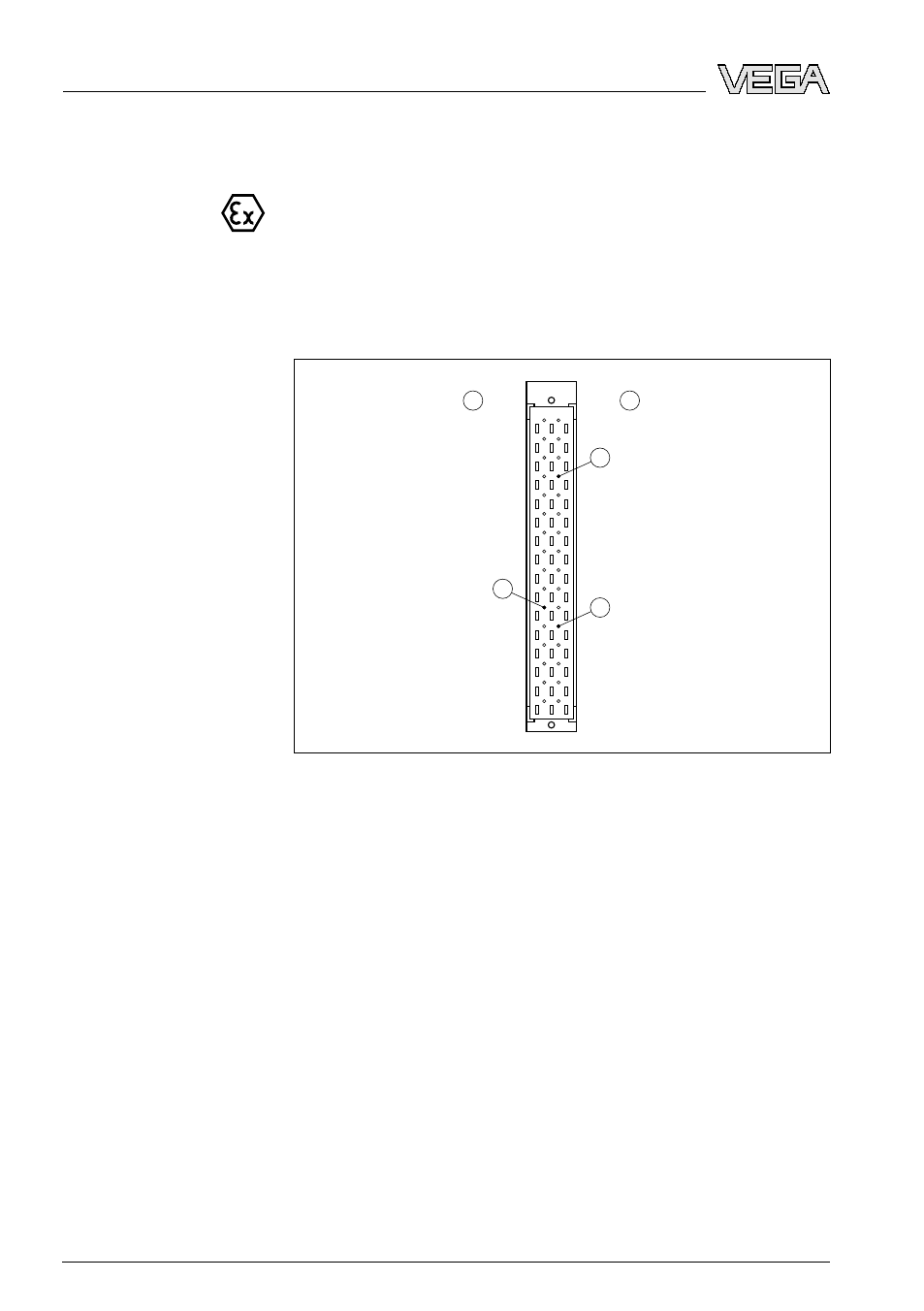

Рис. 3: Кодирование устройства - разъем VEGATOR 532 Ex

1

Кодирование серии устройств формирования сигнала VEGATOR (c7)

2

Кодирование Ex при исполнении Ex (c23)

3

Кодирование типа устройства формирования сигнала VEGATOR 532
Ex (a21)

A

Кодирование устройства

B

Кодирование функции

12

VEGATOR

532 Ex • Устройство формирования сигнала

4 Монтаж
