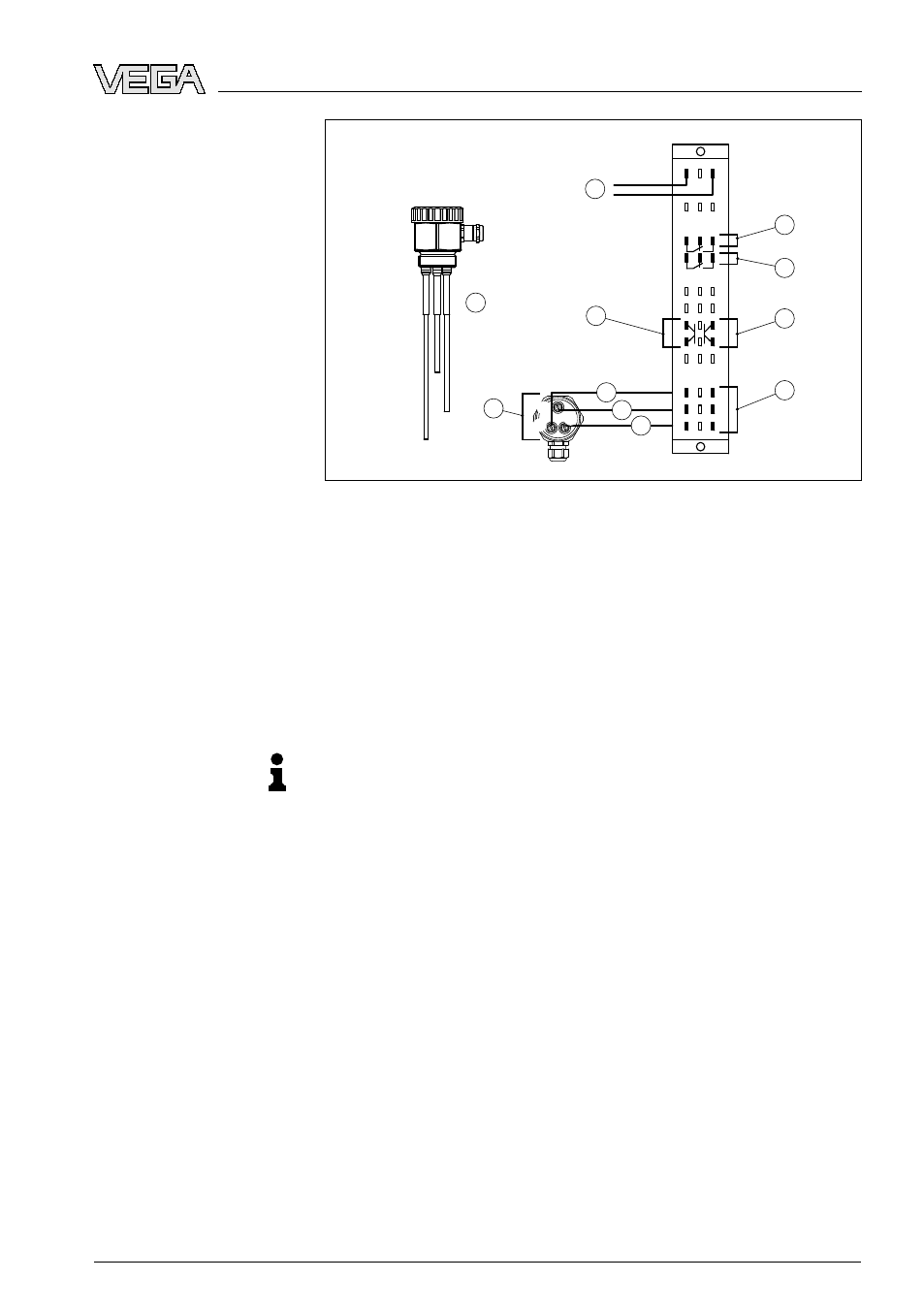

Рис. 5: Двухточечное управление (контроль Min./Max.) - VEGATOR 532 Ex
1
Релейный выход 1
2
Релейный выход 2
3
Транзисторный выход 2
4
Вход датчика - канал 2
5
Питание
6
Транзисторный выход 1
7
Вход датчика - канал 1
8
Масса
9
max.
10
min.
11
Измерительный зонд, например EL3
Примечание:
Многостержневым электродам, которые подключаются к не-
скольким устройствам формирования сигнала или к одному
многоканальному устройству, требуется заземляющий стержень.
Такой стержень препятствует обратному влиянию устройств
формирования сигнала на электроды.
Двухточечное упра-
вление (контроль Min./
Max.)
VEGATOR
532 Ex • Устройство формирования сигнала
15
5 Подключение к источнику питания
