6 Пуск в эксплуатацию
6 .1 Система настройки
BR2
BR1
1 2 3
4 5 6 7 8 9

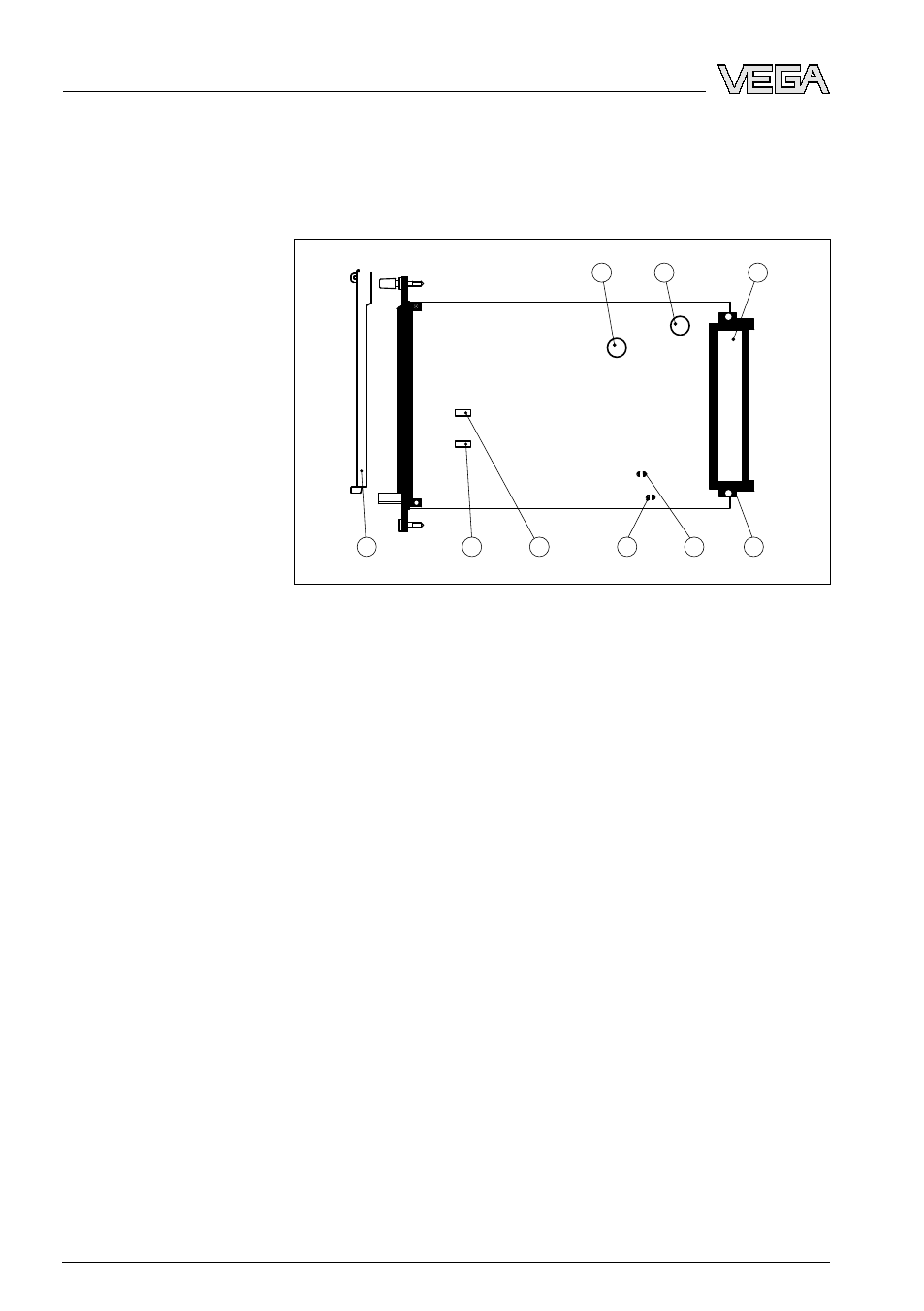

Рис. 9: Элементы индикации и настройки - печатная плата
1 Ex- предохранитель T50 mA/253 V
2 Сетевой предохранитель T1 A/253 V
3 Схема подключения
4 Колодка штекерного разъема
5 Паяная перемычка для установки сигнала неисправности - канал 1
6 Паяная перемычка для установки сигнала неисправности - канал 2
7 Переключатель (DIL-переключатель) режима работы AB - канал 1
8 Переключатель (DIL-переключатель) режима работы AB - канал 2
9 Прозрачная крышка (пломбируемая)
