2 принцип работы – Инструкция по эксплуатации VEGA VEGABAR 61 4 … 20 mA_HART
Страница 9
3
2
1

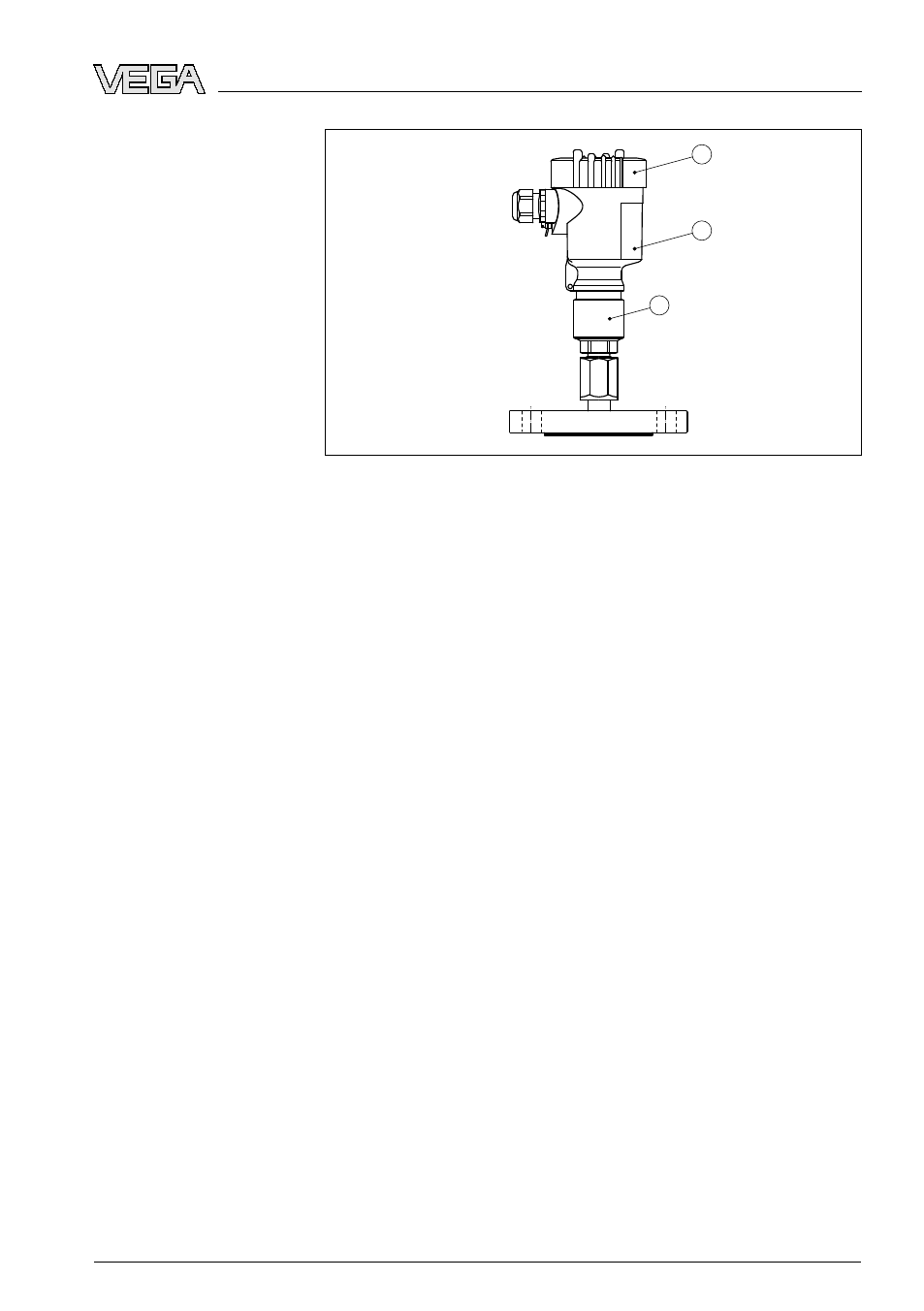

Рис. 1: VEGABAR 61 с фланцевым присоединением DN 50 PN 40 и
пластиковым корпусом
1
Крышка корпуса с установленным под ней модулем индикации и
настройки (вариант)
2
Корпус с блоком электроники
3
Присоединение с измерительной ячейкой
3.2 Принцип работы
Преобразователь давления VEGABAR 61 с изолирующей диа-
фрагмой предназначен для применения на агрессивных и
горячих жидкостях.
Для измерительных диапазонов до 60 бар чувствительным
элементом является измерительная ячейка CERTEC
®
с прочной
керамической мембраной. Под действием гидростатического
давления продукта или рабочего давления на металлическую
мембрану и систему с заполняющей жидкостью изменяется
емкость измерительной ячейки. Это изменение преобразуется в
соответствующий выходной сигнал.
1)
Для измерительных диапазонов от 100 бар чувствительным
элементом является тензорезистор на задней стороне рабочей
мембраны. Под действием рабочего давления изменяется со-
противление резистора, и это изменение преобразуется в
соответствующий выходной сигнал.
Двухпроводная система электроники с выходом 4 … 20
mA/
HART,
с подачей питания и передачей измеренных значений по
одному и тому же кабелю.
Диапазон напряжения питания зависит от исполнения прибора.
1)
Система с заполняющей жидкостью защищает датчик от агрессивных
сред и высоких температур. При соответствующем материале
мембраны и подходящей заполняющей жидкости система устойчива к
температурам до 400°C (752 °F).
Область применения
Принцип действия
Питание
VEGABAR
61 • 4 … 20
mA/HART
