10 Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с уравнителем
потенциалов.
11 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.

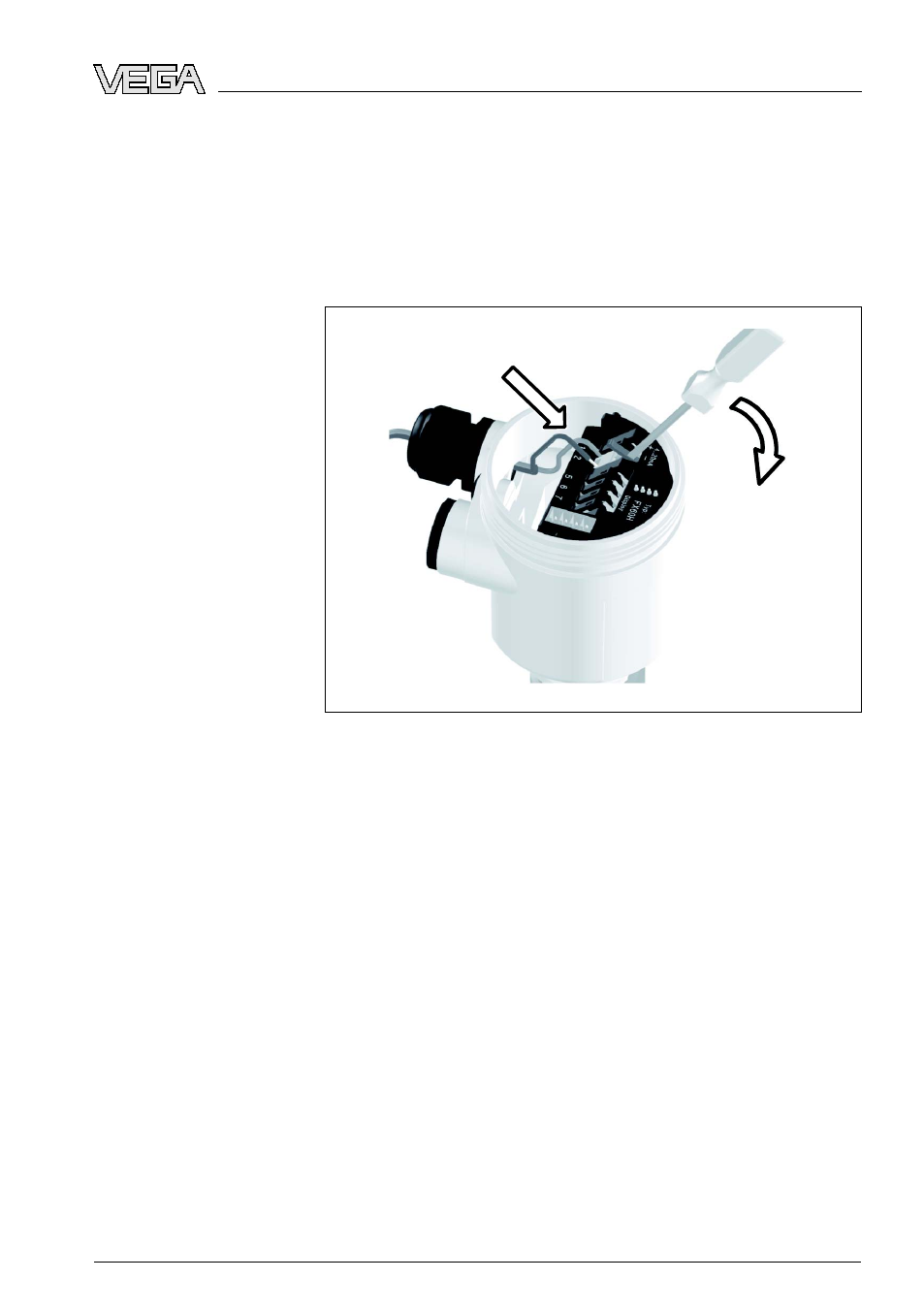

Рис. 6: Подключение к источнику питания: шаги 6 и 7
Выполнить следующее:
1
Торцовым шестигранным ключом (размер 4) ослабить четыре
винта на цоколе корпуса
Исполнение IP 68 с
выносным корпусом
VEGABAR
61 • 4 … 20
mA/HART
19
5 Подключение к источнику питания
27519
-
RU
-090227
