90 mm (3.54")
R 3,5 mm
(0.14")
3mm
(0.12")
70 mm (2.76")
8 mm
(0.32")
93 mm (3.66")
110 mm (4.33")

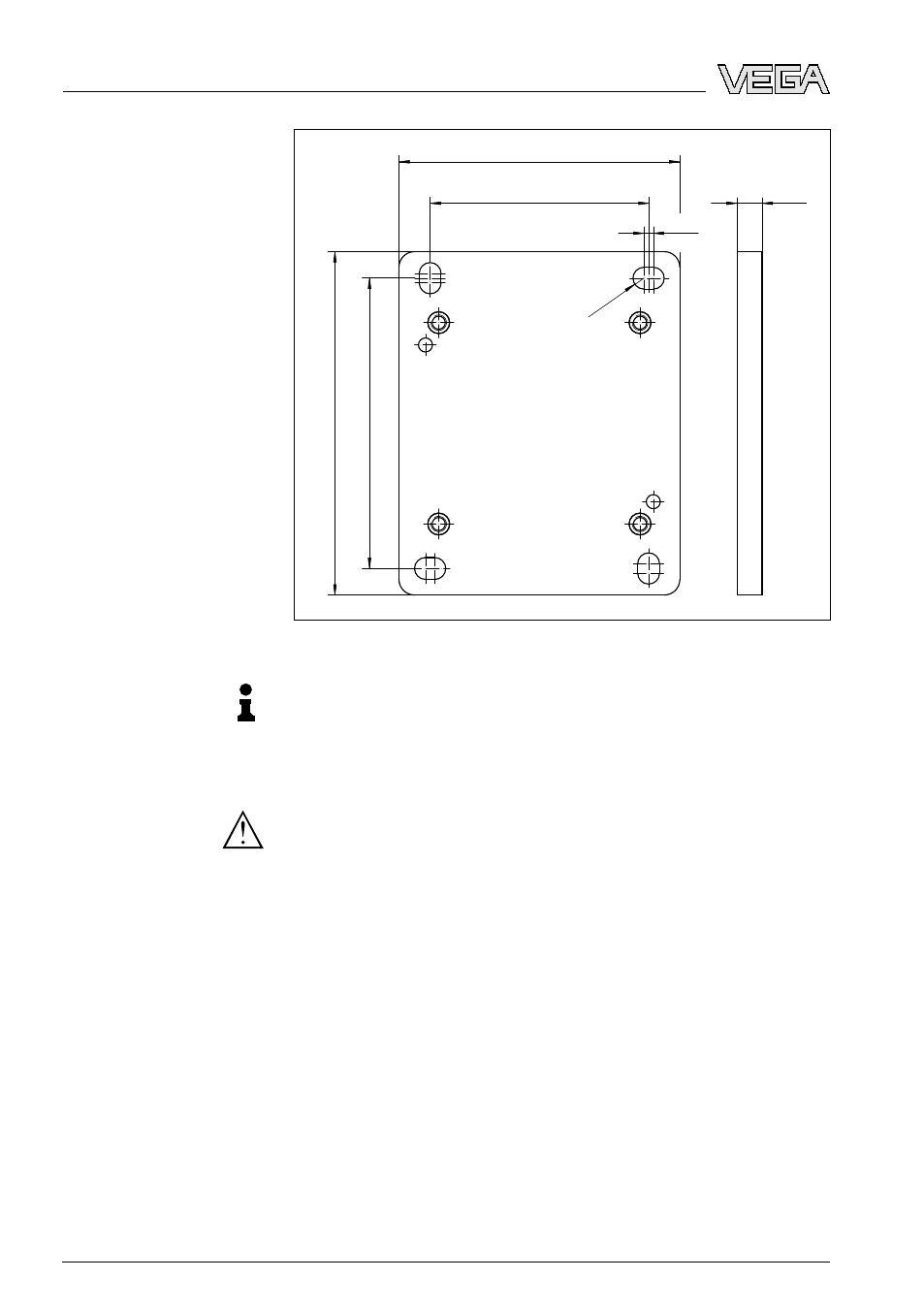

Рис. 5: Схема отверстий - пластина для монтажа на стене
Рекомендация:
Пластину нужно монтировать таким образом, чтобы кабельный
ввод на цоколе корпуса смотрел вниз. Цоколь корпуса можно
повернуть на монтажной пластине на 180°.
Внимание!
Момент затяжки четырех крепежных винтов цоколя корпуса не
должен превышать 5 Нм. В противном случае может быть
повреждена монтажная пластина.
