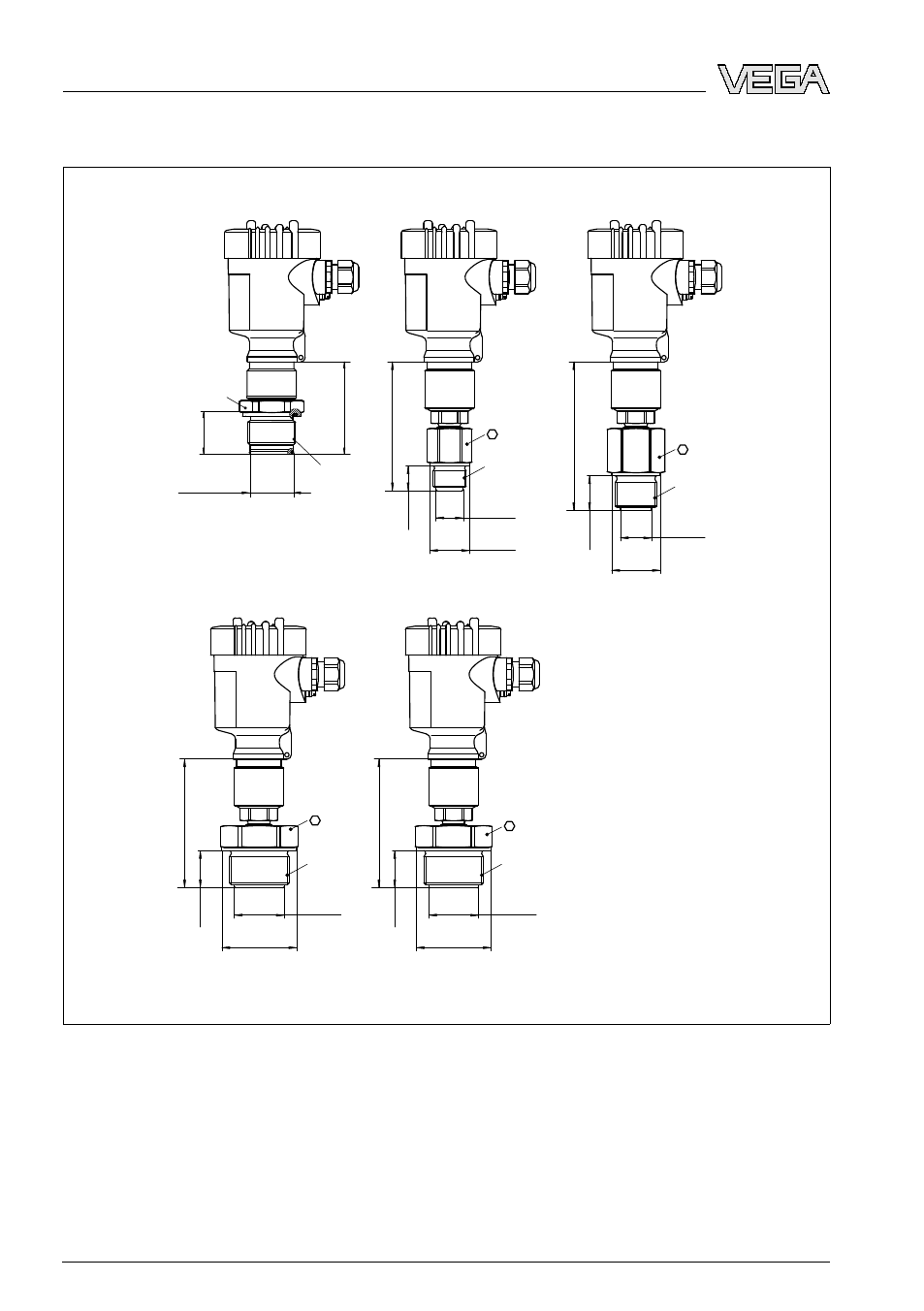

VEGABAR 61 - резьбовое исполнение
SW32
SW41
SW55
SW55
G¾B
G1B
1½”NPT G1½B
ø 22 mm
(0.87")
ø 32 mm
(1.26")
20 mm (0.79")
~105 mm
(4.13")
~105 mm
(4.72")
~105 mm
(4.13")
~120 mm
(4.72")
ø 25 mm
(0.98")
ø 39 mm
(1.54")
28 mm
(1.1")
ø 40 mm
(1.58")
ø 60 mm
(2.36")
30 mm (1.18")
ø 40 mm
(1.58")
ø 60 mm
(2.36")
30 mm (1.18")
GB
GC
GD/GF GN
SW 41 mm
G1B
76 mm (2.99")
28 mm
(1.1")
GE
ø 30 mm
(1.18")
Рис. 41: VEGABAR 61 - резьбовое исполнение
