Выходные значения HART
-
Значение HART (P
rimary Value)
Давление процесса
-
Значение HART (S
econdary Value)
Температура
Разрешающая способность сигнала
1,6 µA
Сигнал неисправности (токовый выход,
устанавливаемый)
Значение
mA не изменяется, 20,5 mA, 22 mA,
<
3,6
mA
Макс. выходной ток
22
mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Исполненная Рекомендация NAMUR
NE
43
Динамическая характеристика выхода
Время запуска прибл.
10
s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

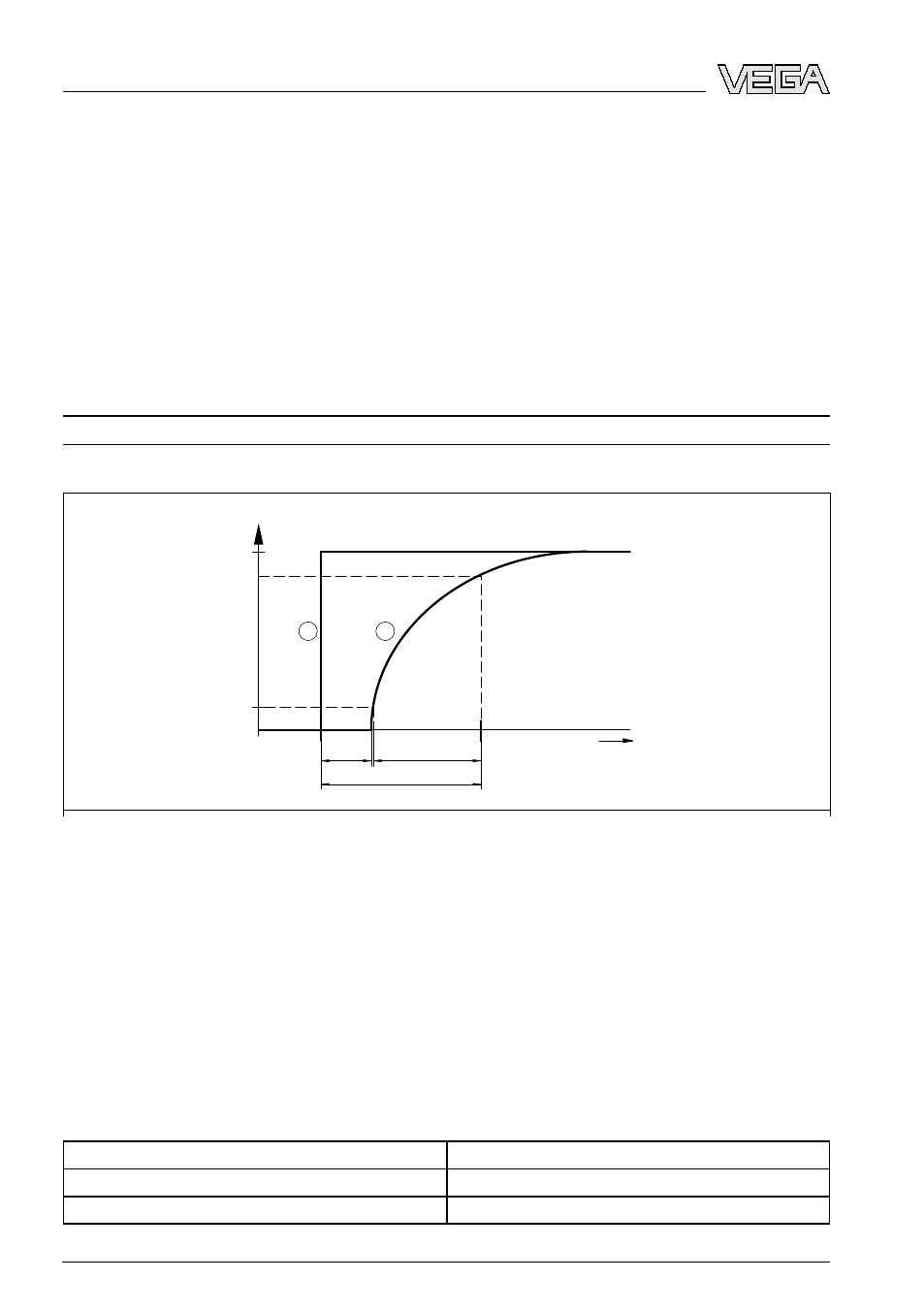

Рис. 29: Скачкообразное изменение параметров процесса, время нечувствительности t
T
,
время
нарастания t
A
и время реакции на скачок t
S
1
Параметр процесса
2
Выходной сигнал
Время нечувствительности
≤
150
ms
Время нарастания сигнала
≤
100
ms (10 … 90 %)
Время реакции на скачок
≤
250
ms (ti: 0 s, 10 … 90 %)
К этому нужно добавить время реакции изолирующей диафрагмы. Оно варьируется в
пределах от < 1
s для исполнений с компактной диафрагмой до нескольких секунд для
исполнений с капиллярами.
Пример: Фланцевая изолирующая диафрагма DN 80, силиконовое заполняющее масло KN
2.2, длина капилляра 10 м, диапазон измерения 1
bar
Температура процесса
Время реакции
40 °C
прибл. 2
s
20 °C
прибл. 3
s
