1
2

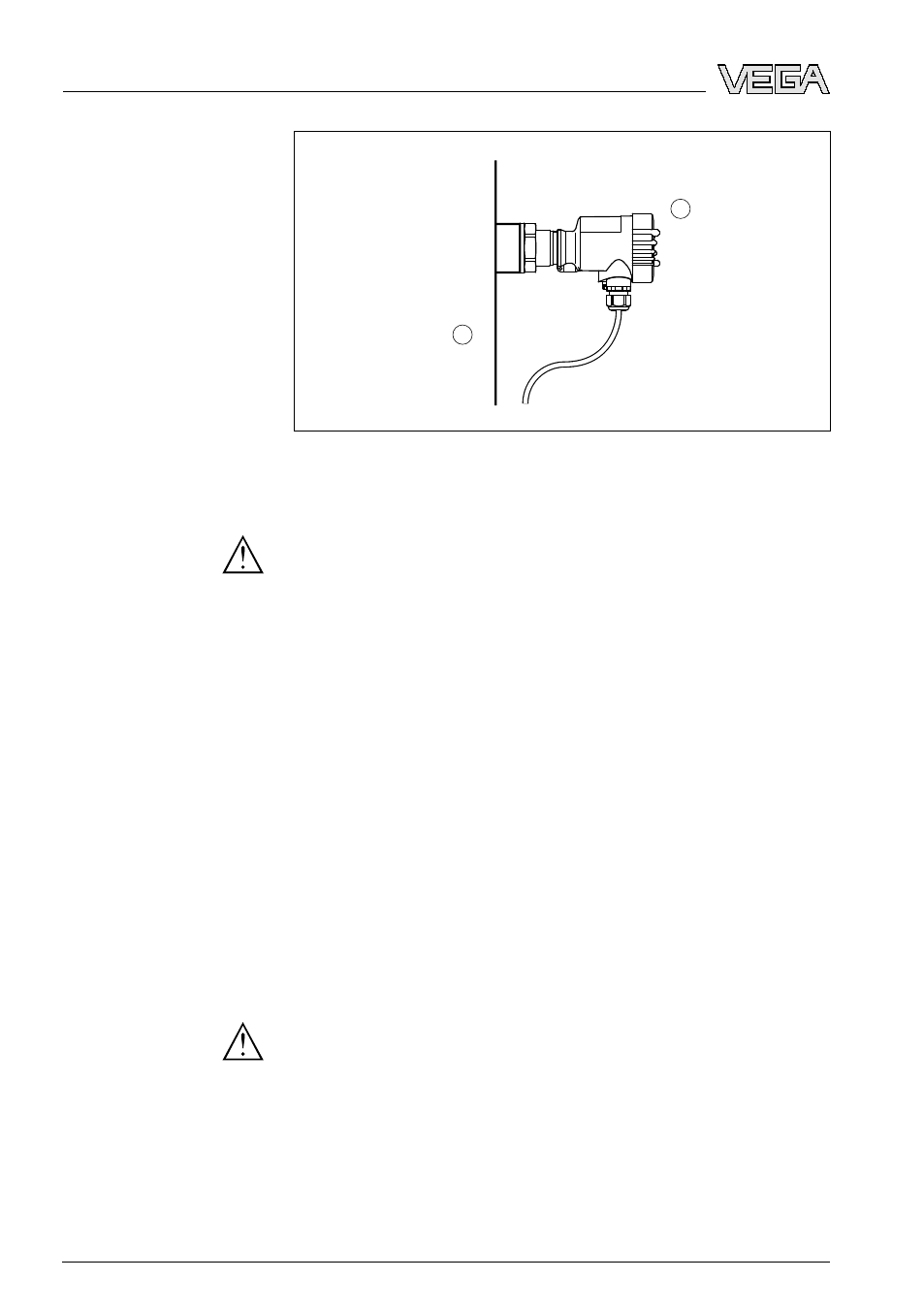

Рис. 4: Температурный диапазон
1
Температура процесса
2
Температура окружающей среды
Опасность!
Полиэтиленовую пленку, в которую запаян датчик в исполнении
"
Без масла и жира, для применения на кислороде" можно
снимать только непосредственно перед монтажом прибора.
После удаления защиты на присоединении становится виден
знак "O₂". Следует исключить попадание масла, жира или грязи
на прибор. Взрывоопасно!
4.2 Порядок монтажа
Для монтажа VEGABAR 61 необходим приварной штуцер.
Соответствующие принадлежности см. в Инструкции
"
Приварные штуцеры и уплотнения".
Для резьбового присоединения 1½ NPT в качестве уплотнения
использовать тефлон, пеньку или другой стойкий уплотнитель-
ный материал.
à С помощью подходящего гаечного ключа и шестигранника на
присоединении ввернуть VEGABAR 61 в приварной штуцер.
Размер ключа - см. п. "Размеры".
Внимание!
При ввертывании запрещается держать прибор за корпус! В
противном случае может быть повреждена вращательная меха-
ника корпуса.
Фланцевое присоединение по DIN/ANSI уплотнить стойким к
измеряемой среде материалом и закрепить VEGABAR 61 под-
ходящими болтами.
Применение на
кислороде
Приварные штуцеры
Уплотнение/монтаж с
резьбовым присоеди-
нением
Уплотнение/монтаж с
фланцевым присоеди-
нением
