www.garrett.com.ru

8

2.3

Внутренние модули



2.3.1 БЛОК КОНТРОЛЛЕРА

Этот модуль (на рисунке в центре) содержит все платы, необходимые для
работы детектора. Два кабеля соединяют этот блок с боковыми панелями
посредством разъемов, расположенных в верхней части каждой панели.
Крышку блока снимать не следует, за исключением:

Подключения шлейфов внешнего реле тревожной сигнализации или
синхронизации (подробнее на страницах 38 – 40);
Подключения проводного блока дистанционного управления (см. страницу 41);
Подключение блока батарейного питания (см. страницу 42);
Перезагрузки памяти для возврата заводских кодов доступа к установкам (см.
страницу 14);

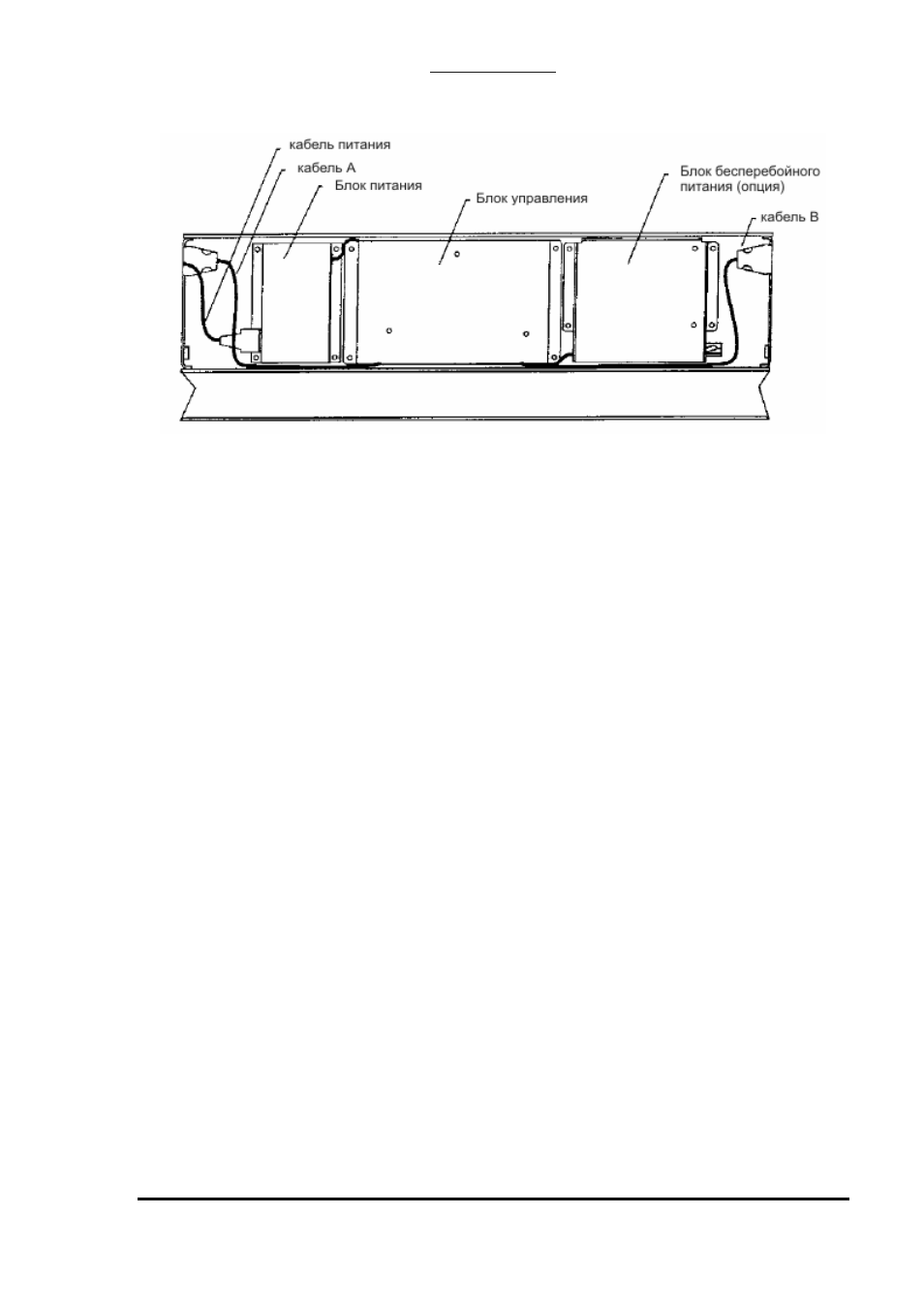

На рисунке показан внешний вид внутреннего устройства передней панели
прибора с открытой защитной крышкой. Три металлических кожуха прикрывают
(слева направо) блок питания, блок контроллера и блок батарейного питания,
который устанавливается дополнительно при необходимости.

2.3.2 БЛОК ПИТАНИЯ

Содержит схему, обеспечивающую электропитание прибора от сети. Шнур
питания должен быть подключен к разъему, расположенному в нижней части
левой боковины блока питания.

2.3.3 БЛОК БАТАРЕЙНОГО ПИТАНИЯ (ОПЦИЯ)

Этот блок содержит в себе батарею из двух аккумуляторов и схему их
подзарядки и подключается к блоку контроллера. Имеется переключатель,
позволяющий отключать батарейный блок без отсоединения кабеля от блока
контроллера. Этот переключатель должен быть установлен в положение (OFF) в
режиме сохранения содержимого памяти или если детектор не используется и
не подключен к питающей сети в течение более чем 24 часов. Инструкции по
установке модуля читайте на странице 42.
