41
11.3.3 Вариант 3
Описание:
• Три или более прибора, влияющие друг на друга
• Детекторы не подключены к общей линии энергоснабжения или работают от
встроенных батарейных блоков, которые требуются при отсутствии внешней сети
переменного тока.
• У всех приборов, за исключением первого и последнего, необходимо удалить
перемычку SH3, расположенную на основной плате блока контроллера.

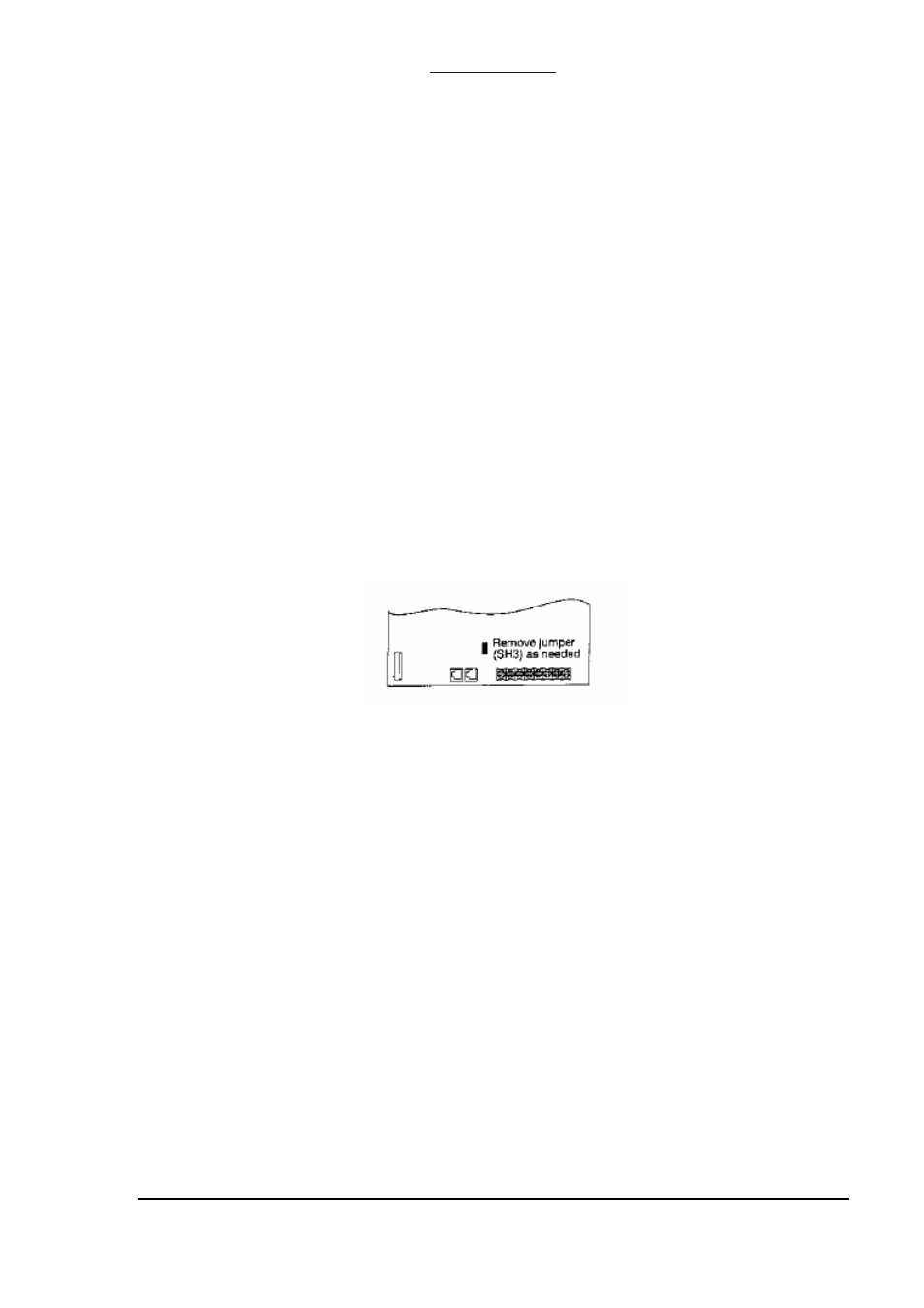

Расположение перемычки на плате показано на рисунке.
Метод:
• Отключить прибор от питающей сети, выключить блок батарейного питания, если
установлен.
• Открыть заднюю дверцу блока управления.
• Вывернуть три (3) винта, которые удерживают крышку блока контроллера.
• Подключить двухпроводную линию синхронизации к каждому из приборов, как
показано на схеме.
• Установить последний прибор в режим MASTER CHANNEL A и убедиться, что он
всегда обеспечен электоэнергией сети или батарей.
• Закрыть крышки блоков контроллера и подать питание на остальные приборы.
• Установить их в режим SLAVE.
• Для всех остальных приборов повторить комбинацию CHANNEL A, C, D
11.5. Подключение внешних устройств
11.5.1.
Управление устройствами переменного напряжения
Подключение внешнего тревожного извещателя, замка или другого компонента
может быть произведено как описано ниже. Оптосимистор открывается при
зажигании индикатора ALARM. Рекомендуется использовать его при
напряжениях до 48В и токе до 100mA с изоляцией от земли схемы.
• Отключить прибор от питающей сети, выключить блок батарейного питания, если
установлен.
• Открыть заднюю дверцу блока управления.
• Вывернуть три (3) винта, которые удерживают крышку блока контроллера.
• Подключить реле или управляемое устройство.
• Закрыть крышку и включить питание.
