Garrett Metal Detectors MAGNASCANNER CS 5000 - Инструкция (Страница 44)

www.garrett.com.ru
44
11.7. Блок батарейного питания
Этот дополнительный модуль, устанавливаемый для работы без использования
сети питания, при полностью заряженной батарее обеспечивает нормальную
работу детектора в течение не менее 20 часов. Программное обеспечение
детектора контролирует состояние батарей и подает предупредительный
звуковой
сигнал при разряде. Это гарантирует продолжительную
работоспособность блока с максимальной производительностью.
Блок имеет выключатель для полного обесточивания детектора. Он должен
быть установлен в положение (OFF) в режиме сохранения содержимого памяти
или если детектор не используется и не подключен к питающей сети в течение
более чем 24 часов. В режиме STANDBY при неотключенном приборе, полная
разрядка батареи произойдет за 10 …15 суток.
11.7.1. Установка
• Открыть заднюю дверцу блока управления.
• Отсоединить разъем шнура питания от блока питания.
• Вывернуть три (3) винта, которые удерживают крышку блока контроллера.
• Вывернуть четыре ‘глухих’ гайки, закрученные на крепежных стойках блока
батарейного питания.
• Установите блок батарейного питания и закрепите его гайками.
• Отсоедините разъем блока питания от клемм в верхнем левом углу платы
контроллера.

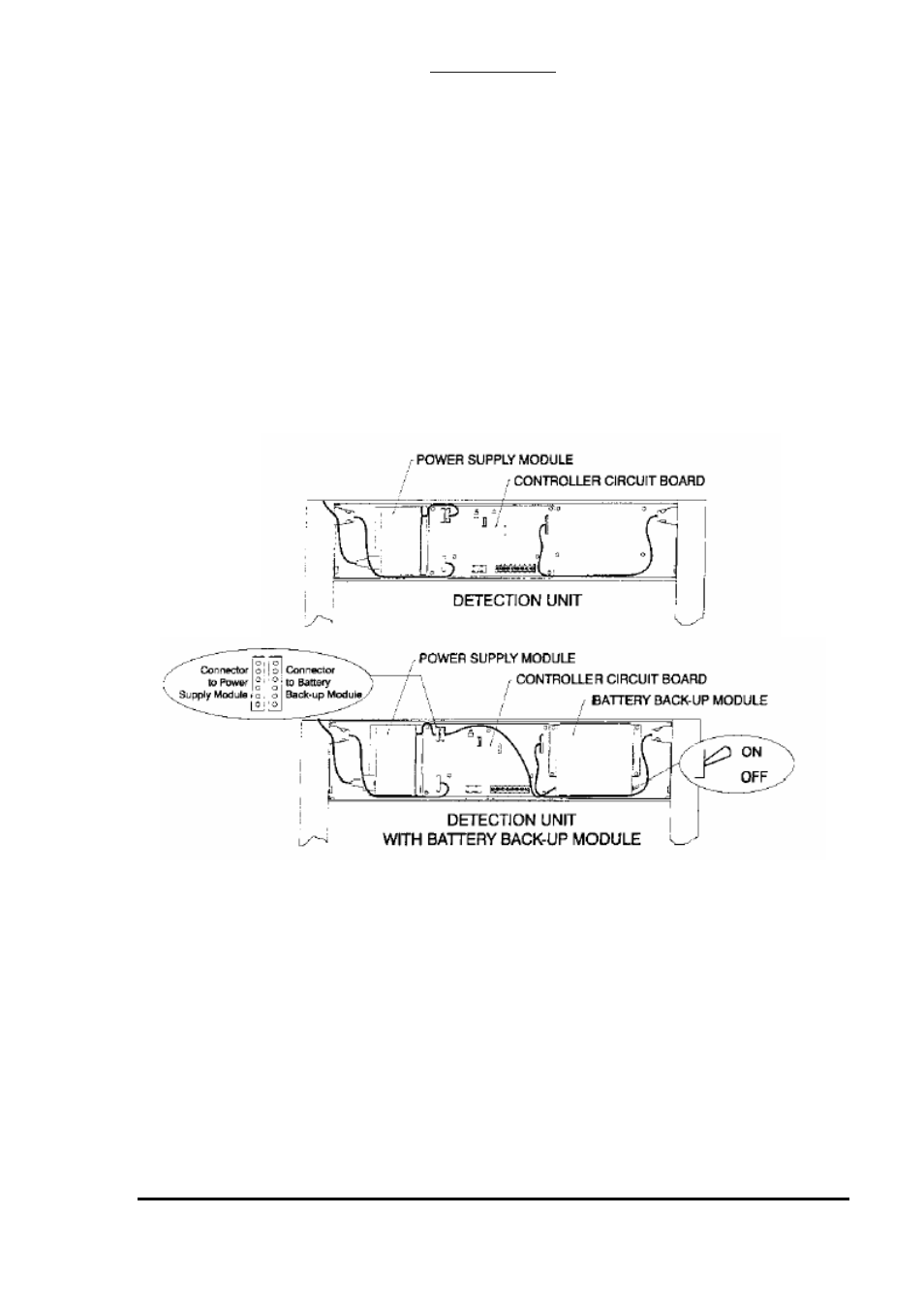

• Перекоммутируйте как показано на рисунке разъемы блока питания и
батарейного блока.
• Соберите остальные части и проверьте систему.
