42
11.5.2. Управление устройствами постоянного напряжения

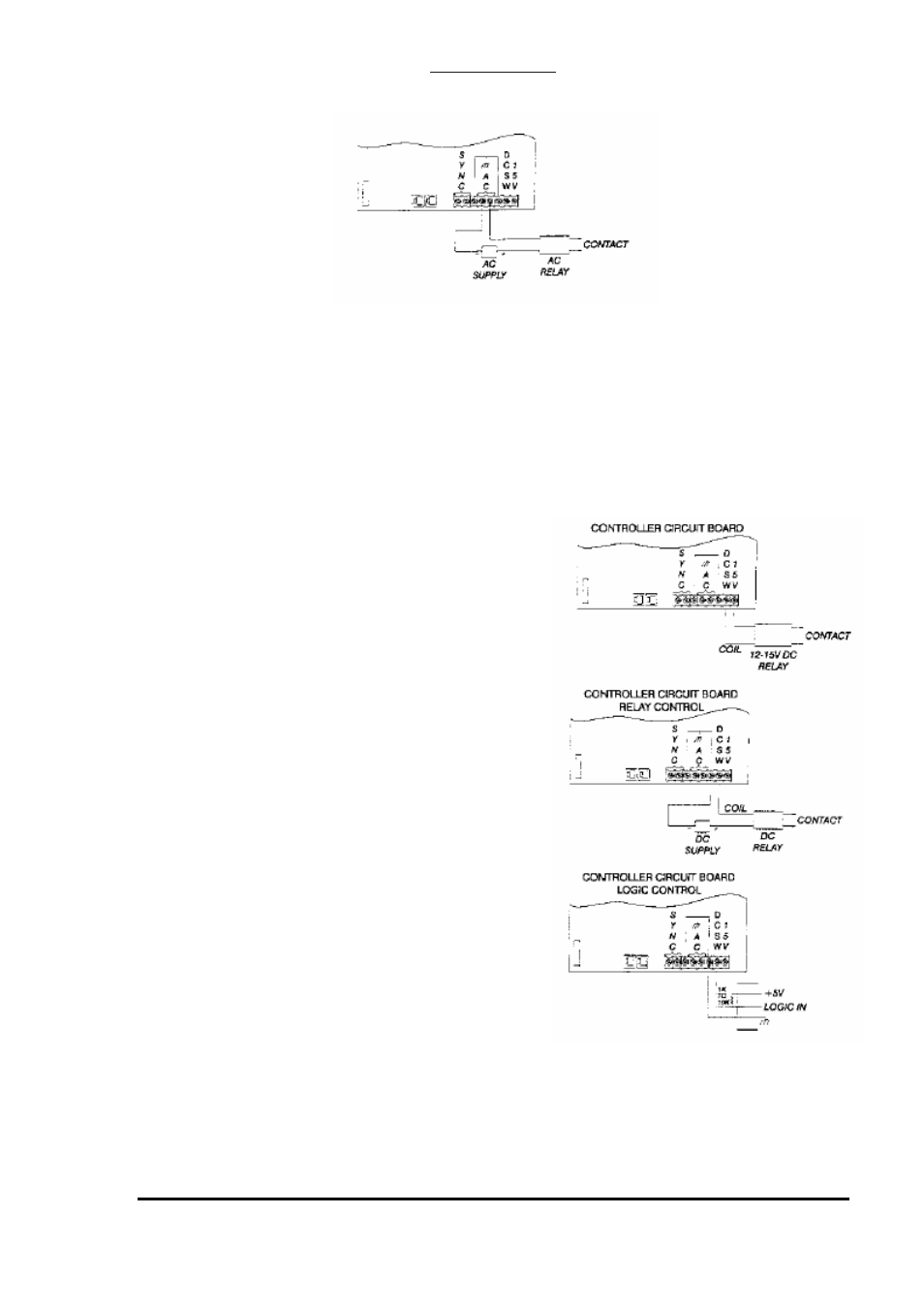

Три последующих рисунка иллюстрируют дополнительные методы подключения
внешнего устройства постоянного тока низкого напряжения. Выход - открытый
полупроводниковый ключ, способный к коммутации токов до 100mA при
напряжении до 15В, или подачи логических уровней в вычислительные
устройства и другое слаботочное оборудование.
11.5.2.1. Вариант 1: Использование
внутреннего питания
• Отключить прибор от питающей сети,
выключить блок батарейного питания,
если установлен.
• Открыть заднюю дверцу блока
управления.
• Вывернуть три (3) винта, которые
удерживают крышку блока контроллера.
• Подключить реле или управляемое
устройство, как указано на схеме.
• Закрыть крышку и включить питание.
11.5.2.2. Вариант 2: Использование
внешнего питания
• Отключить прибор от питающей сети,
выключить блок батарейного питания,
если установлен.
• Открыть заднюю дверцу блока
управления.
• Вывернуть три (3) винта, которые
удерживают крышку блока контроллера.
• Подключить реле или управляемое
устройство, как указано на схеме.
• Закрыть крышку и включить питание.
11.5.2.3.
Вариант 3: Внешнее логическое
управление
• Отключить прибор от питающей сети, выключить блок батарейного питания,
если установлен.
• Открыть заднюю дверцу блока управления.
• Вывернуть три (3) винта, которые удерживают крышку блока контроллера.
• Подключить реле или управляемое устройство, как указано на схеме.
