3.2
Сборка

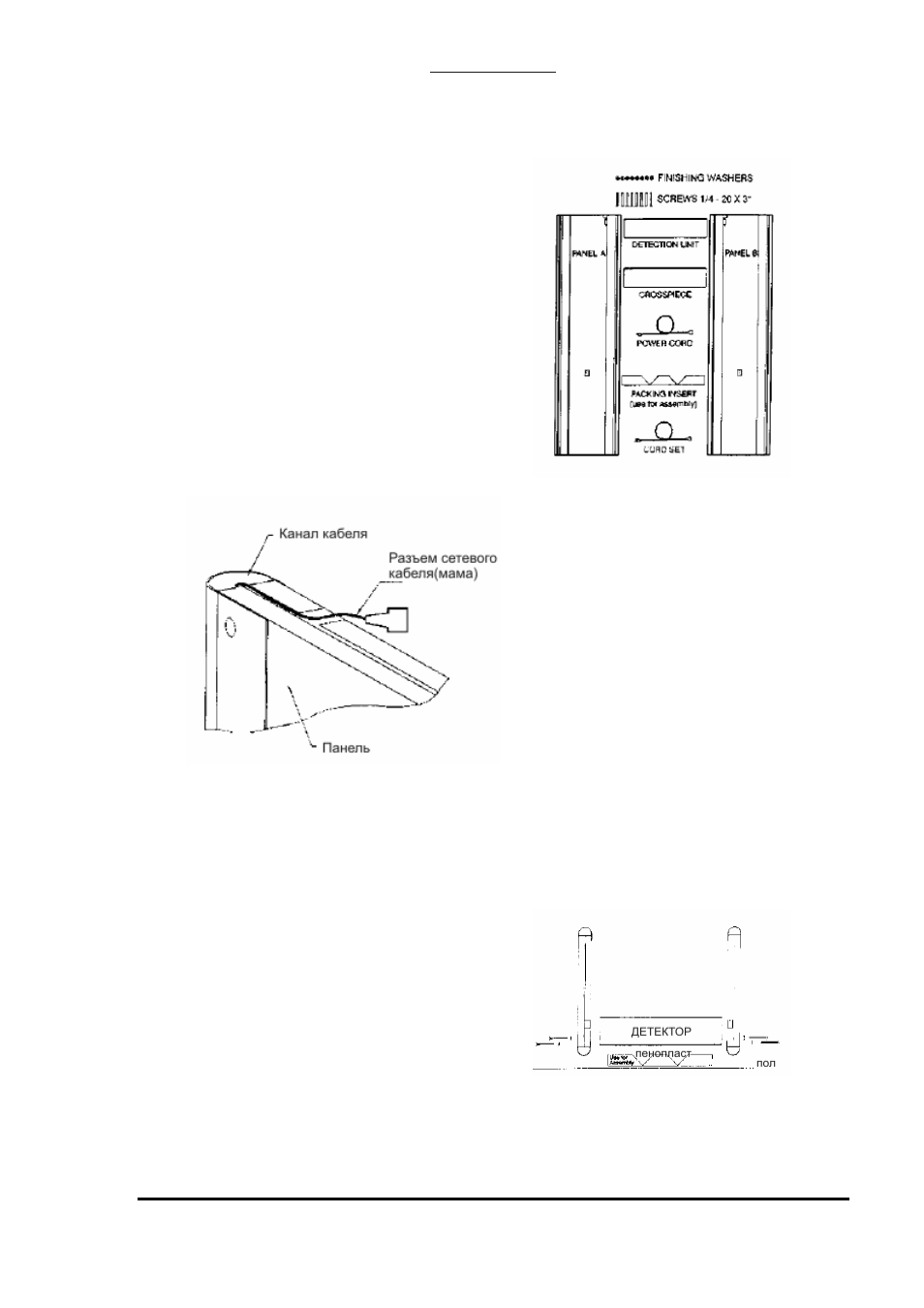

1. Расположите основные части прибора
как показано на рисунке справа.
Убедитесь в наличии всех входящих в
комплект деталей:
• Панель A
• Панель B
• Модуль управления детектора
• Поперечная планка
• Шнур питания
• Крепежные винты ¼-20x3” – 8 шт.
• Подкладные шайбы – 8 шт.
• Гарантийный талон
• Руководство пользователя
• Видеокассета с инструкциями
• Карточка кодов доступа
• Удлинитель шнура питания
2. Поместите шнур питания в
один из каналов,
расположенных в верхнем
торце каждой панели как
показано на рисунке слева,
с учетом планируемого
расположения прибора.
При подаче электропитания
сверху использование
канала в накладках не
требуется, достаточно
свободное размещение
шнура наверху.
2.1 При использовании
удлинителя шнура питания,
используйте канал,
наиболее близкий к блоку
питания. Позаботьтесь об
обеспечении качества и
надежности соединений, а
также изоляции от влаги.
3. Уложите пенопластовую упаковку на
пол как показано на рисунке и
положите на него модуль управления
детектора сенсорной панелью вниз.
Используя 4 четыре винта с шайбами,
соедините модуль управления с
боковыми панелями. Винты не
затягивайте.
