11.8. Инструкция по установке стабилизирующего основания
1. Требуемые инструменты
Комплектующие
• Электродрель
• 2
опорные планки
• Крестовая отвертка
• 4
Самореза #8x2”
• Рулетка
• 1 Сверло 3/32”
• Гайковерт или ключ на ¼”
• 1 Бланк инструкции
2. Методика
1. Изучить
расположение
и
определить
наилучшую траекторию укладки шнура
питания.
2. Удалите с торцев панелей каучуковые
‘ножки’; их посадочные места будут
использованы для крепления к панелям
опорных планок.
3. При помощи прилагаемого сверла углубите
отверстия из под ‘ножек’ до 2” (50мм)

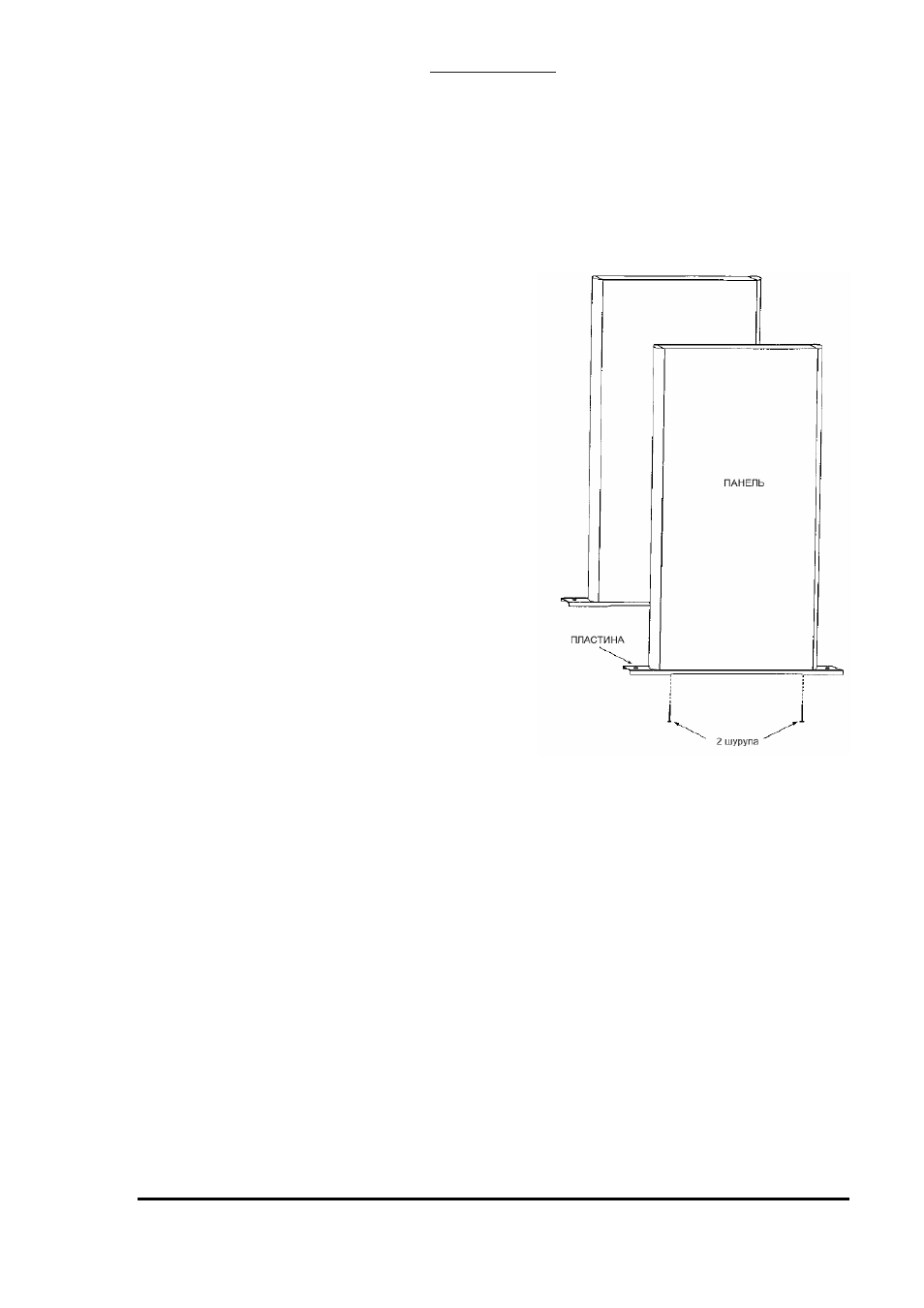

4. При помощи прилагаемых саморезов,
прикрепите опорные планки к торцам
панелей.
ВНИМАНИЕ:
Шнур питания должен быть правильно
проложен до соединения панели с
опорной планкой. Не зажимайте шнур
питания между торцем панели и
планкой. Убедитесь в достаточной
затяжке винтов, чтобы избежать
возможного
скольжения
собранной
конструкции на их головках.
5. Соберите прибор.
6. Установите прибор в выбранное рабочее положение.
7. Прикрепите прибор к полу, используя ¼” (6 мм) крепежные винты (в комплект не
входят). Монтажные отверстия в чашках могут использоваться как кондукторная
втулка для сверления
Внимание! Перед закреплением основания отрегулируйте ширину прохода (762мм) на
уровне основания боковых панелей.
