Измеритель оптической мощности MultiFiber Pro и комплекты для тестирования оптоволокна
Руководство пользователя
56
GUE15.EPS

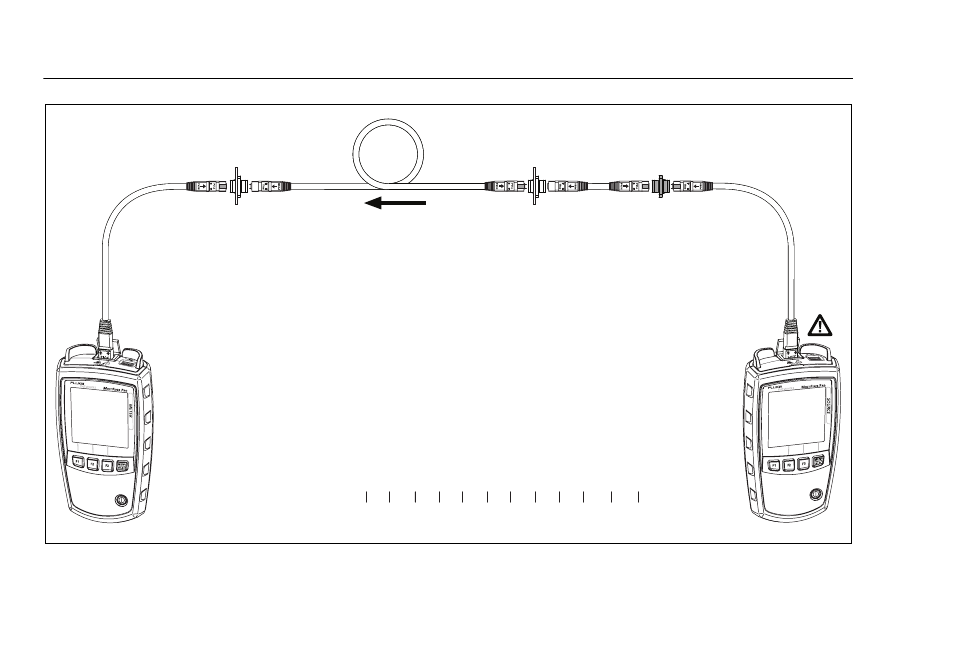

Рис. B-13. Подключения для измерения потерь постоянных соединений со штырьковыми разъемами MTP/MPO,
использующих метод Corning Plug & Play ™ компании Universal Systems
12 11 10 9 8 7 6 5 4 3 2 1
1 2 3 4 5 6 7 8 9 10 11 12
Измеритель Источник
Тип B
Волоконно-
оптическая линия
Тип B
TRC 2
Штырьковый/Без штырьков
Адаптер
Ключом вверх/Ключом вниз
Без штырьков/Штырьковый
Адаптер
Ключом вверх/
Ключом вверх
Тип B
TRC 1
Штырьковый/Штырьковый
Штырьковый
Адаптер
Ключом вверх/
Ключом вниз
Штырьковый
Тип B
TRC 3
Без штырьков/Без штырьков
Канал источника:
Канал измерителя:
W Внимание!
После установки эталонного
значения не отсоединяйте
эталонный шнур 1 от источника.
Показания измерителя
POLARITY B ( ПОЛЯРНОСТЬ B)
