Fluke Networks MultiFiber Pro Users Manual - Инструкция (Страница 52)

Измеритель оптической мощности MultiFiber Pro и комплекты для тестирования оптоволокна
Руководство пользователя
46
GUE12.EPS

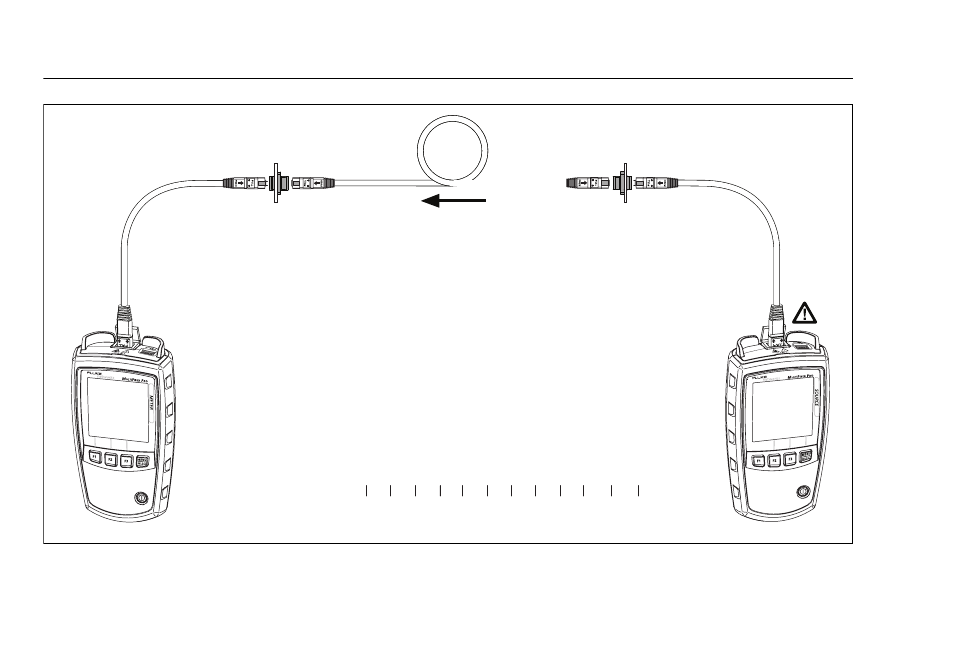

Рис. B-3. Подключения для измерения потерь постоянных соединений типа В
с разъемами MTP/MPO без штырьков
12 11 10 9 8 7 6 5 4 3 2 1
1 2 3 4 5 6 7 8 9 10 11 12
12
1
1
12
12
1
1
12
Измеритель Источник
Тип B
Волоконно-
оптическая линия
Тип B
TRC 2
Штырьковый/Штырьковый
Адаптер
Ключом вверх/Ключом вверх
Без штырьков/Штырьковый Штырьковый/Без штырьков
Адаптер
Ключом вверх/Ключом вверх
Тип B
TRC 1
Штырьковый/Штырьковый
Канал источника:
Канал измерителя:
W Внимание!
После установки эталонного
значения не отсоединяйте
TRC 1
от источника.
Показания измерителя
POLARITY B ( ПОЛЯРНОСТЬ B)
