Приложение B. Эталонные и тестовые подключения
45
GUE10.EPS

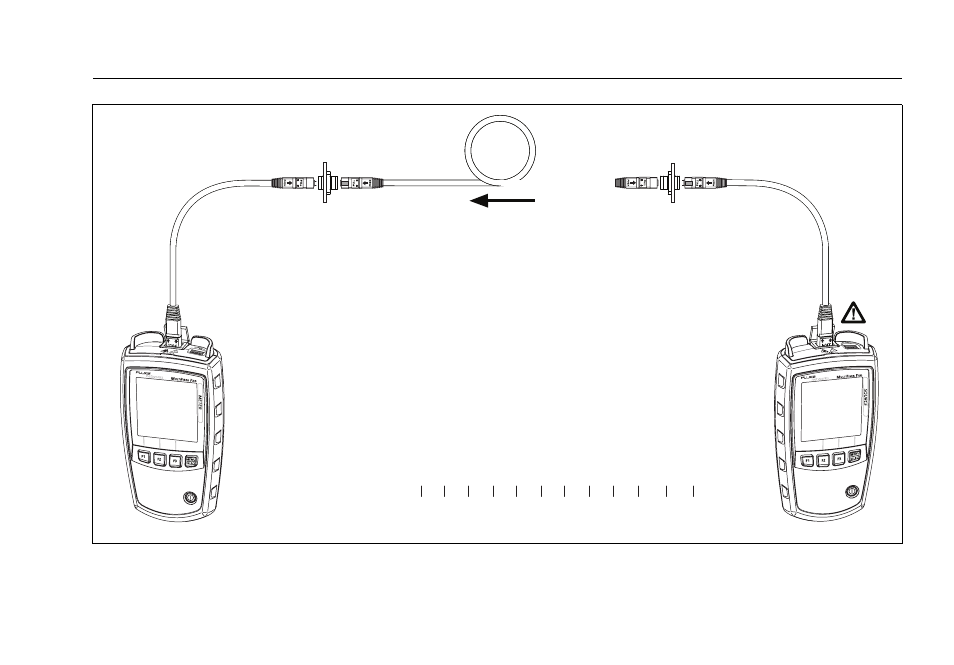

Рис. B-2. Подключения для измерения потерь постоянныхсоединений типа A
с разъемами MTP/MPO без штырьков
1
12
1
12
1
12
1
12
1 2 3 4 5 6 7 8 9 10 11 12
1 2 3 4 5 6 7 8 9 10 11 12
W
Внимание!
После установки эталонного
значения не отсоединяйте
TRC 1
от источника.
Измеритель
Источник
Адаптер
Ключом вверх/Ключом вниз
Без штырьков/Штырьковый
Штырьковый/Без штырьков
Адаптер
Ключом вверх/Ключом вниз
Тип A
Волоконно-
оптическая линия
Тип B
TRC 2
Штырьковый/Штырьковый
Тип B
TRC 1
Штырьковый/Штырьковый
Канал источника:
Канал измерителя:
Показания измерителя
POLARITY A (
ПОЛЯРНОСТЬ А)
