Измерение потерь
21
GUE19.EPS

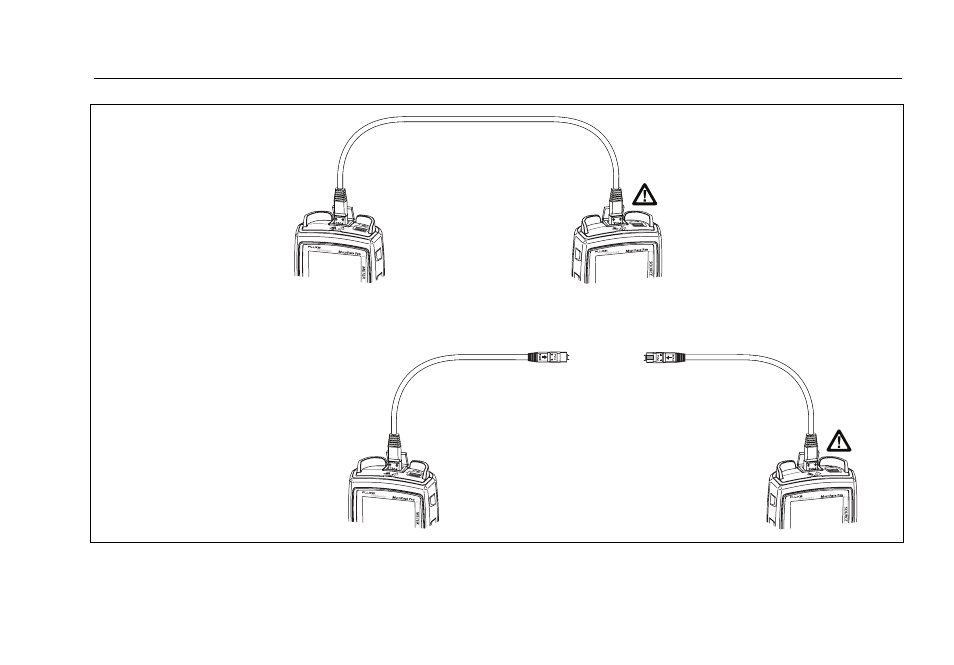

Рис. 8. Эталонные подключения для постоянных соединений с разъемами MTP/MPO без штырьков
W
Внимание!
После установки
эталонного
значения не
отсоединяйте TRC 1
от источника.
Измеритель
Источник
Тип B
TRC 1
Штырьковый/Штырьковый
A
Для установки
эталонного значения
используйте один TRC.
B
Отсоедините от
измерителя TRC 1, а
затем подсоедините к
нему соединительный
шнур.
Тип B
TRC 2
Штырьковый/
Штырьковый
Тип B
TRC 1
Штырьковый/
Штырьковый
Измеритель
Источник
