Измеритель оптической мощности MultiFiber Pro и комплекты для тестирования оптоволокна
Руководство пользователя

48

GUE26.EPS

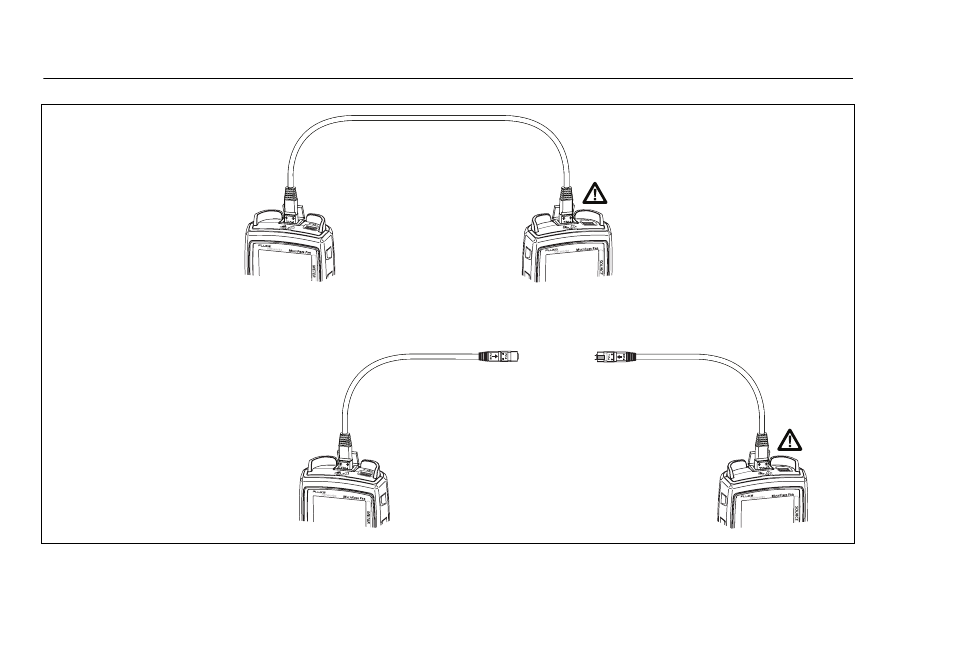

Рис. B-5. Эталонные подключения для постоянных соединений с разъемами MTP/MPO

без штырьков и со штырьками

W

Внимание!

После установки
эталонного значения
не отсоединяйте
TRC 1

от источника.

Тип B

TRC 1

Штырьковый/Штырьковый

A

Для установки
эталонного значения
используйте один TRC.

B

Отсоедините от
измерителя TRC 1, а
затем подсоедините к
нему TRC 2.

Тип B

TRC 2

Штырьковый/Без

штырьков

Тип B

TRC 1

Штырьковый/

Штырьковый

Измеритель

Источник

Измеритель

Источник
