Измеритель оптической мощности MultiFiber Pro и комплекты для тестирования оптоволокна
Руководство пользователя
24
GUE07.EPS

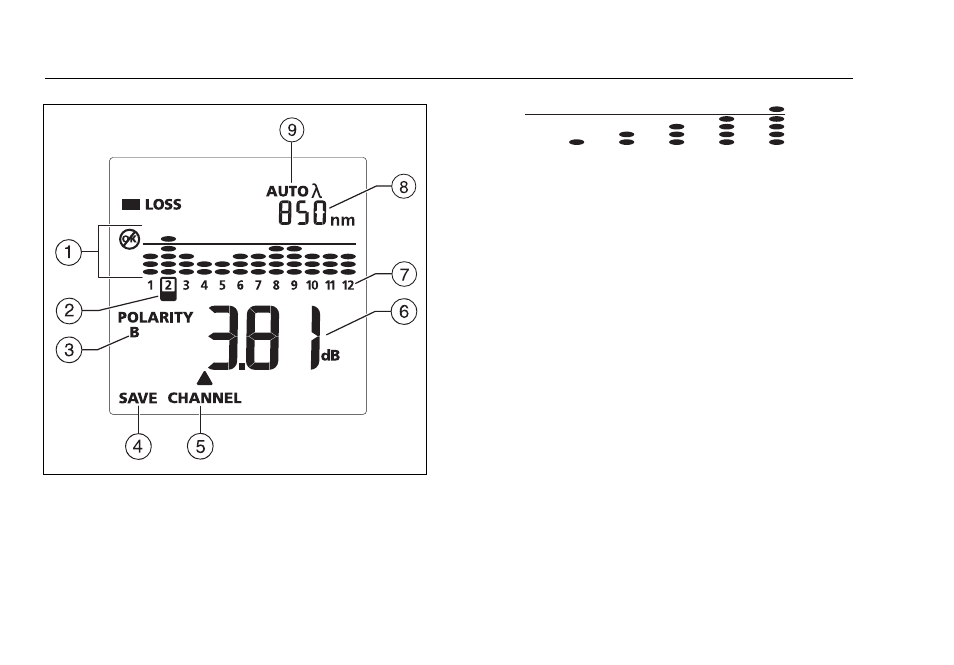

Рис. 10. Экран измерения потерь
A
Уровень потерь мощности относительно
установленного предельного значения:
• Если все овалы находятся ниже линии предельных
значений, значит измерения для данного канала
укладываются в указанные предельные значения.
• Если потери в канале превышают заданный предел,
над линией также появится овал, а буква
и
гистограмма этого канала начнут мигать.
B
Указывает измеряемый канал (
G
).
Чтобы сменить
канал, нажмите
CHANNEL(
КАНАЛ).
C
POLARITY (
ПОЛЯРНОСТЬ). Полярность соединения
между измерителем и источником:
Примечание
Полярность на измерителе отображается,
только когда активирована функция источника
SCAN ALL (
СКАНИРОВАТЬ ВСЕ) и подсоединены
все волокна.
• A, B, C. Соединения, использующие стандартные
методы A, B или C. См. Рис. A-1 на стр. 40.
• ?. Соединения, использующие нестандартные
методы.
0% <25% <50% <75% <100% 100%
