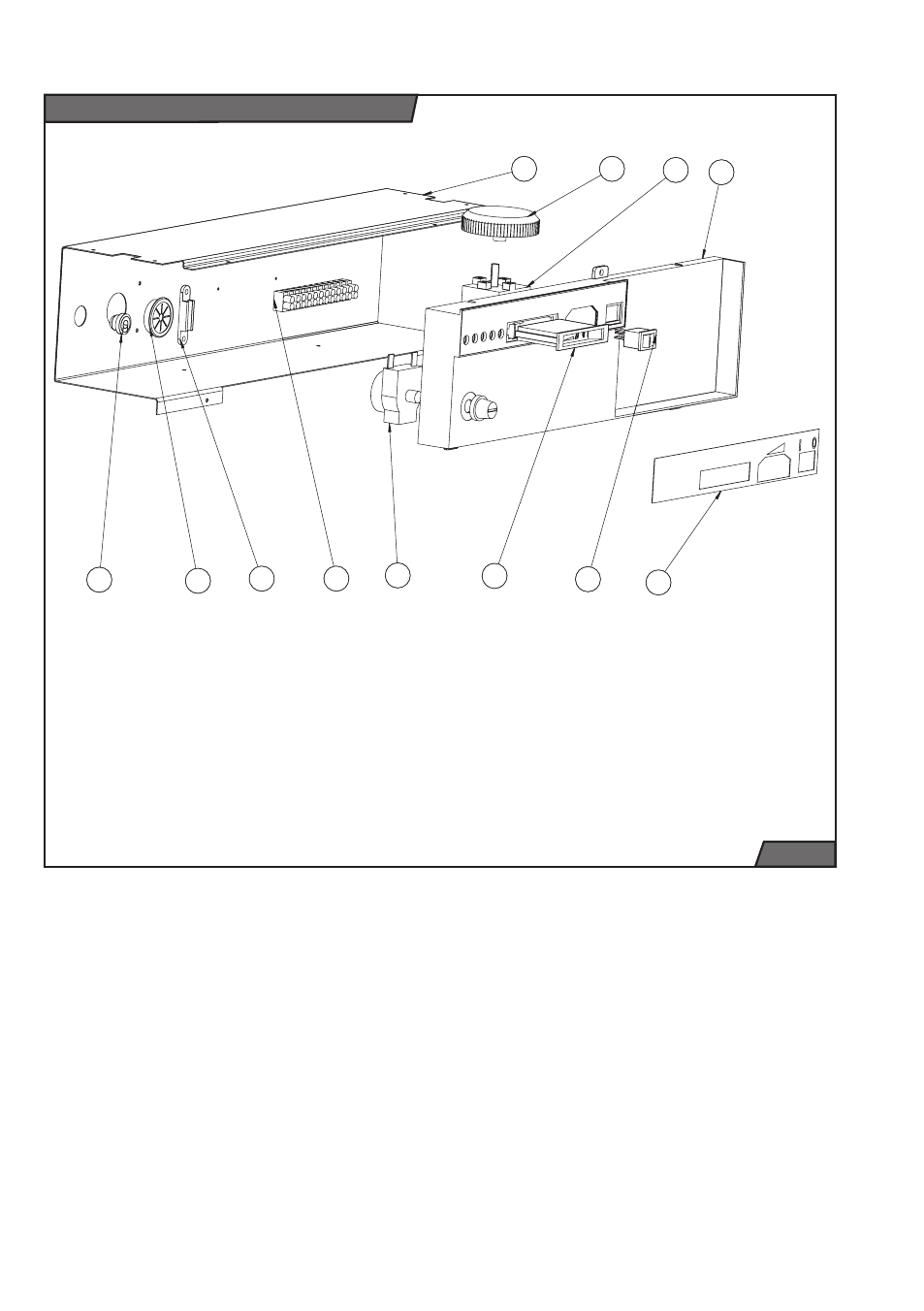

Элементы панели управления
22 33
44 66 77
88 99 10 10 11 11
55
12 12
1 1
1 Главный выключатель
2 Термометр
3 Предохранительный термостат
4 Рукоятка настройки термостата
5 Передняя крышка панели управления
6 Термостат отопительной воды
7 Задняя крышка панели управления
8 Клеммная плата (12 коннекторов)
9 Пластиковый держатель кабеля
10 Кабельный переходник
11 Кабели питания
12 Поликарбонат
Рис. 4
