Подключение камеры сгорания
Котлы БИЗОН NL могут быть оснащены го-
релкой с принудительной вентиляцией , од-
ноступенчатой (ВКЛЮЧЕНО – ВЫКЛЮЧЕ-
НО) или двухступенчатой.
В качестве топлива может использовать-
ся дизельное топливо, сжиженный природ-
ный газ (СПГ) или природный газ (в соответ-
ствии с типом горелки).
Предупреждение: Установка и настройка
горелки может производиться только со-
трудниками авторизированной сервисной
организации.
Выбор горелки
Для определения cовместимости котла и
горелки необходимо установить, cоответ-
ствует ли номинальная тепловая мощность
и противодавление, возникающее в котле
(см.таблицу технических данных), допусти-
мому отклонению в рамках диапазона, ука-
занного производителем. Типы горелок, ре-
комендованных для использования в кот-
лах БИЗОН NL, приведены в таблице на
странице 7.
Установка горелки

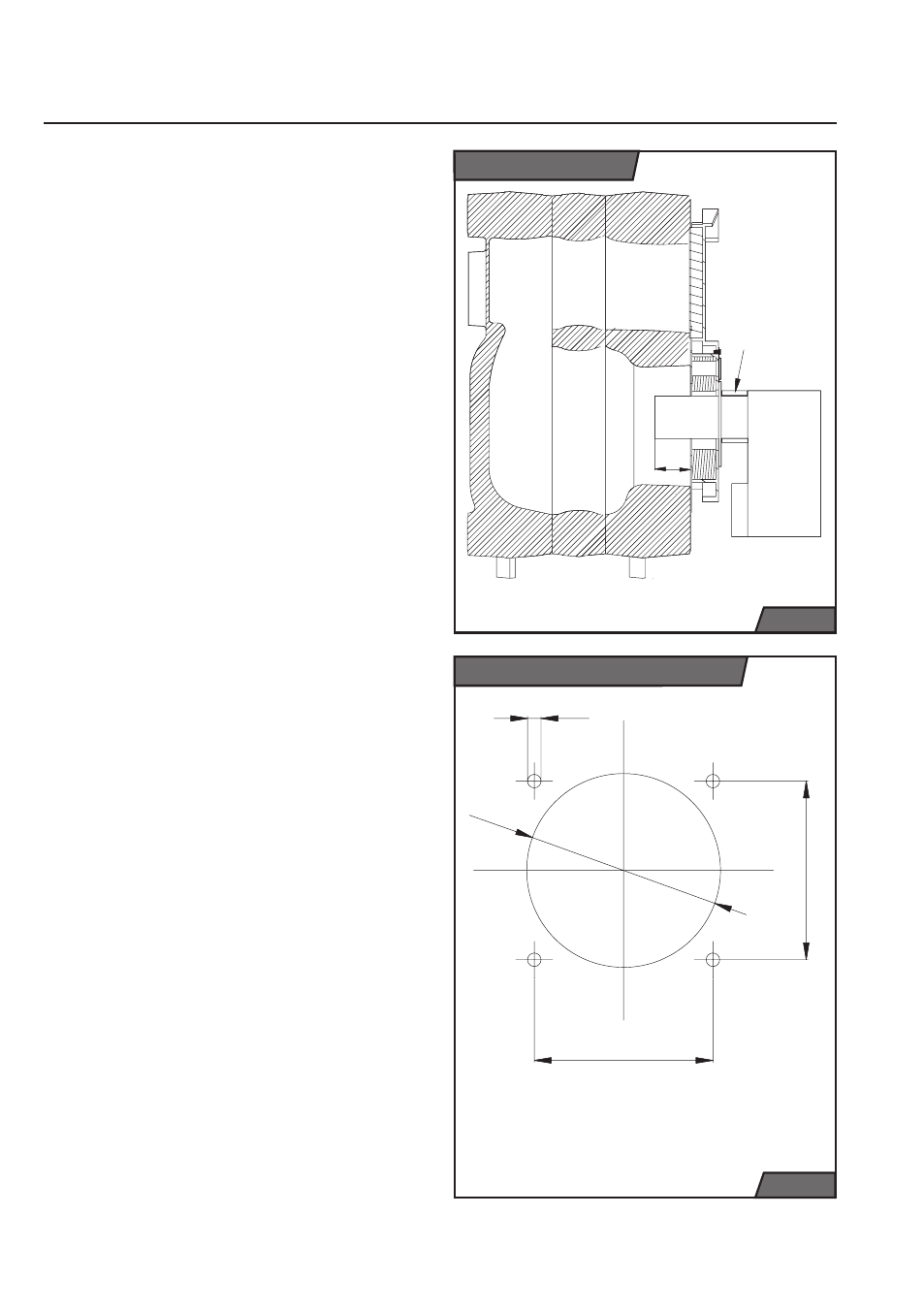

Посмотрите на рисунок 11 и 12, на кото-
ром изображена установка горелки. Особое
внимание необходимо уделять соблюдению
расстояний от головки горелки (15 мм от
внутренней грани дверцы, расстояние D). В
Рис. 11
Горелка
Рис. 12
Отверстие для горелки
A A
D
P P
P P
Ш Ш
H H
M
P = 106 мм
M = 8 мм
H = 115 мм
