Инструкция по эксплуатации PROTHERM Бизон NL
Страница 8
7

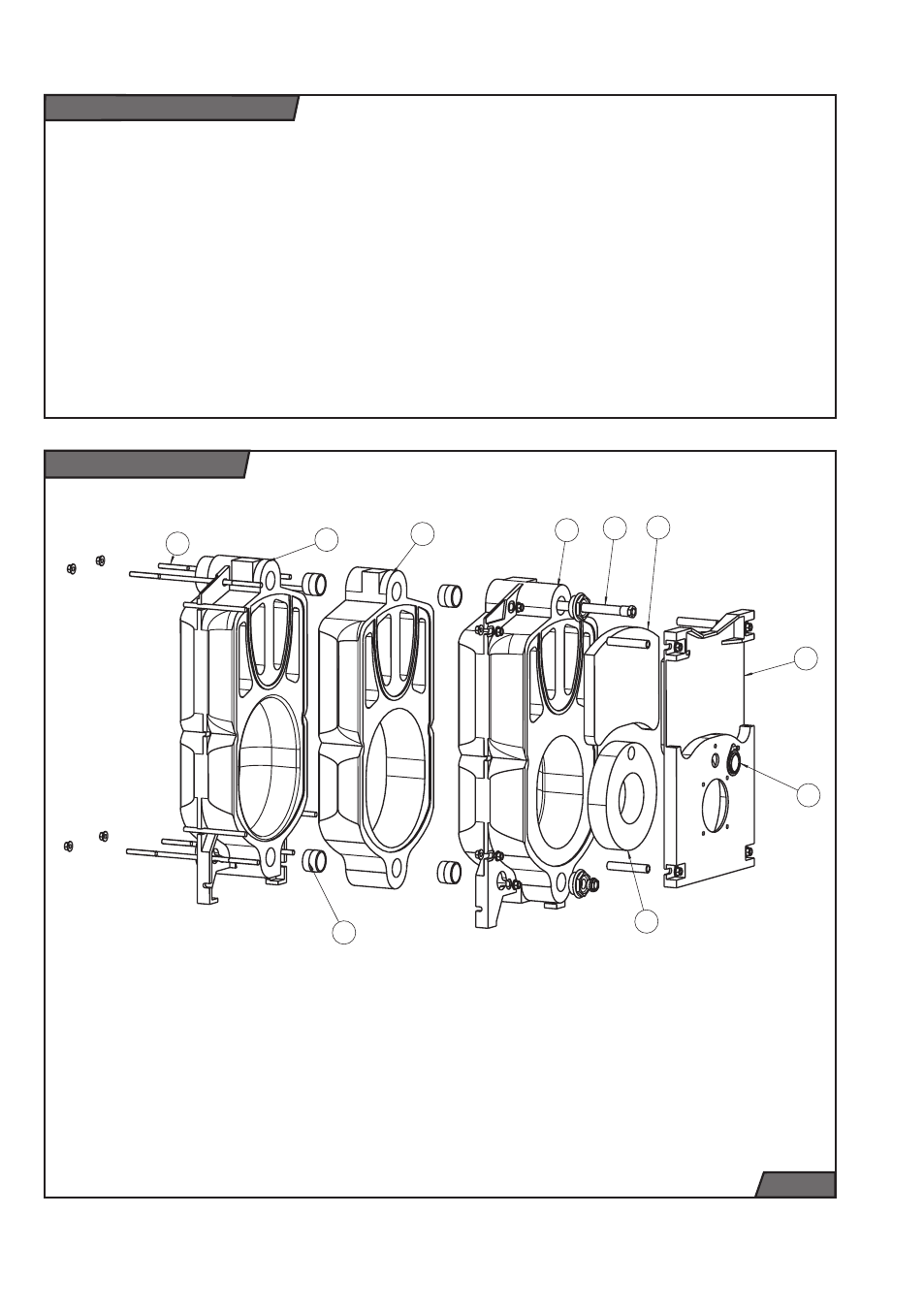

Корпус котла
1 Передний сегмент
2 Средний сегмент
3 Специальный средний сегмент
4 Последний сегмент
5 Соединительный стержень
6 Вставка
7 Передняя панель
8 Нижняя изоляционная вставка
9 Верхняя изоляционная вставка
10 Корпус консоли оборудования
11 Смотровое отверстие
1
2
4
5
6
7
8
9
10
11
Рис. 3
Выбор модели горелки
Модели котла БИЗОН NL
30 NL 35 NL 40 NL 50 NL 60 NL 70 NL
Модели горелок, работающих на дизельном топливе
BTL 3H ................................................................
3
........
3
........
2
.........
2
.........
2
.........
2
BTL 6H .................................................................
2
..........
2
........
3
.......
3
.........
2
.........
2
BTL 10H ...............................................................
2
..........
2
.........
2
.........
2
........
3
........
3
Модели горелок на ПГ / СПГ
BTG 3 ..................................................................
3
........
3
........
2
.........
2
.........
2
.........
2
BTG 6 ...................................................................
2
..........
2
........
3
........
2
.........
2
.........
2
BTG 11 .................................................................
2
..........
2
.........
2
........
3
........
3
........
3
BTG 11P ..............................................................
2
..........
2
.........
2
........
3
........
3
........
3
