6
Описание конструкции оборудования
Общее описание
Корпус котла состоит из следующих ча-
стей:
- передний сегмент (A)
- средние сегменты (I) с армированными
ребрами в последней части коллектора
продуктов сгорания
- заднее завершение котла (P).
- специальный средний сегмент, встречаю-
щийся только в некоторых моделях (S),
который устанавливается с помощью
двойных конусов, изготовленных из ста-
ли марки St 37-2.
Дополнительное оснащение котла:
- изолированные передние дверцы со смо-
тровым окном, предназначенным для ви-
зуального контроля пламени
- чугунный трубопровод отвода продуктов
сгорания
- изоляционная панель из стекловаты
- стационарные панели, изготовленные из
листовой стали с нанесенным поверхност-
ным слоем
- электрический выключатель и предвари-
тельно подключенная панель управления
Конструкция корпуса котла Бизон NL
Модели котла БИЗОН NL 30 NL 35 NL 40 NL 50 NL 60 NL 70 NL
Действительная мощность .............. кВт ........ 27,1 ..... 31,5 ..... 38,0 .....48,9 .....59,7 .... 70,6
Действительная мощность ..........ККал/час ....23,3 .....27,1 ..... 32,7 ...... 42 .......51,4 .... 60,7
Тип сегмента
A .......................................................... шт ........... 1 ..........1 ..........1 ......... 1 .......... 1 ..........1
S .......................................................... шт ........... 0 ..........0 ..........0 ......... 0 .......... 1 ..........2
I ........................................................... шт ........... 0 ..........1 ..........2 ......... 2 .......... 2 ..........2
P .......................................................... шт .......... 1 ..........1 ..........1 ......... 1 .......... 1 ..........1
Количество сегментов
L (глубина) ......................................... мм ......... 385 ......485 ......485 ..... 585 ...... 685 ......785
450 450
07
8
L

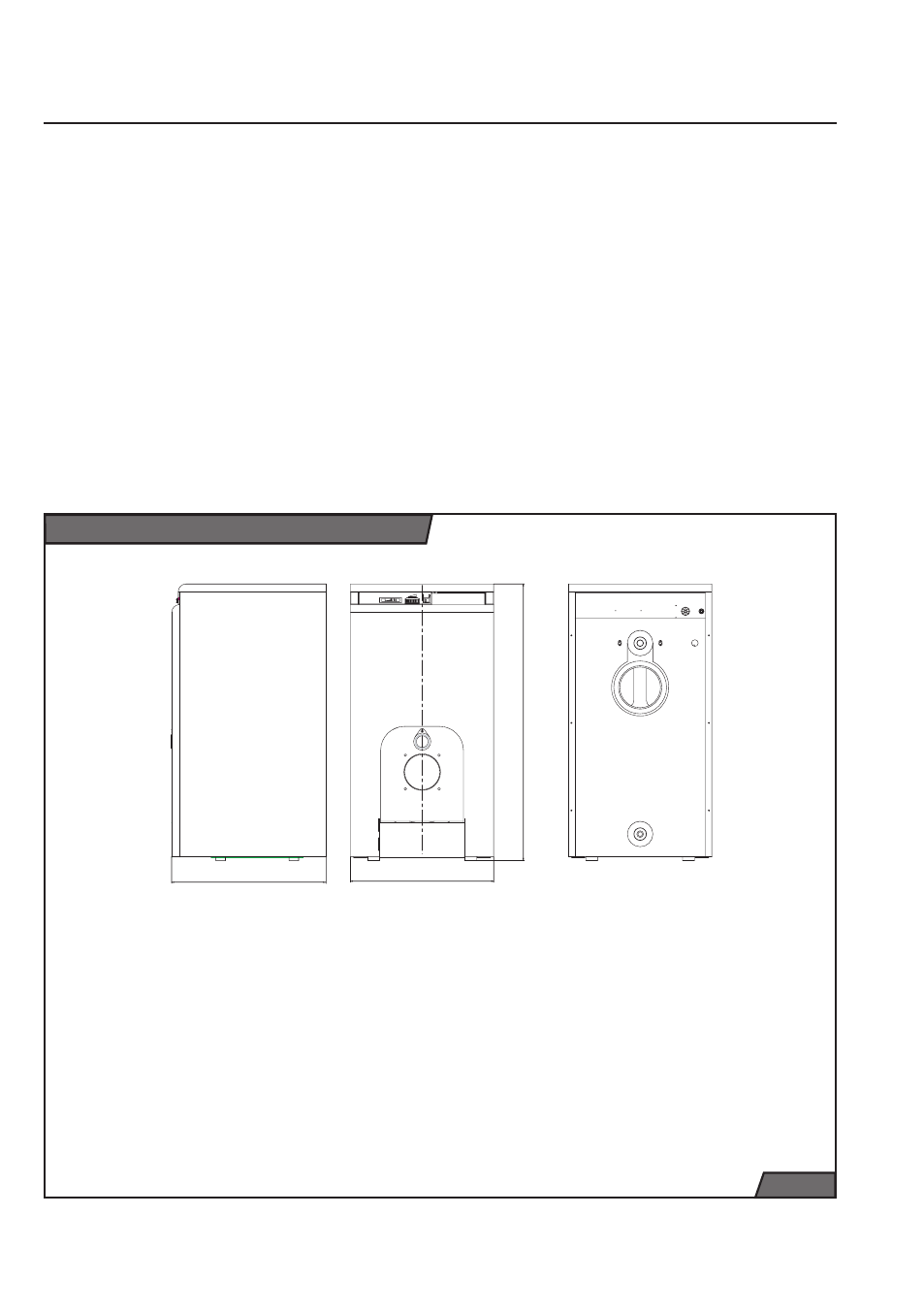

Рис. 2
