13

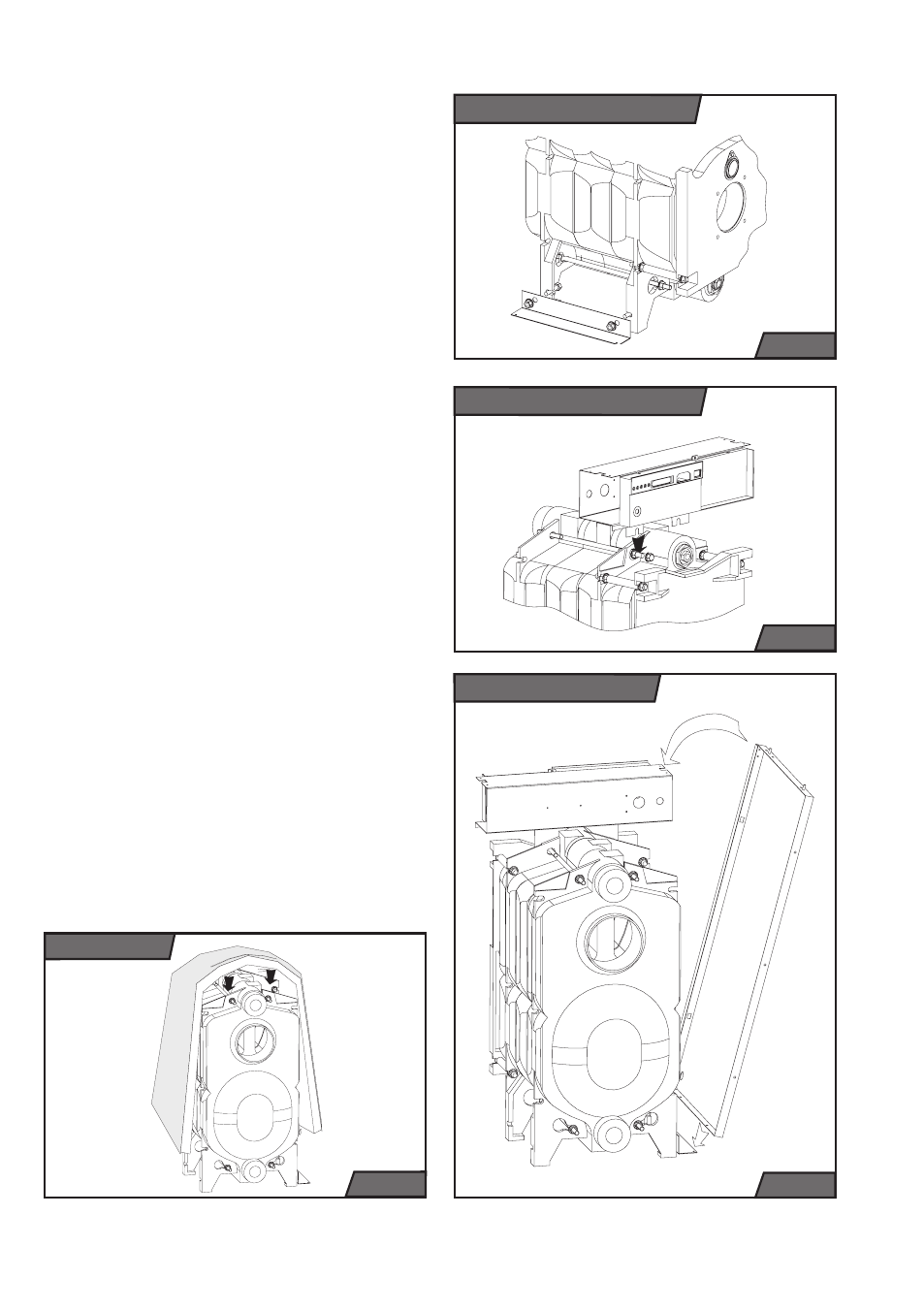

Порядок монтажа
A: Начав сверху, оберните изоляционную ро-
гожу около теплообменника котла, причем
текстильная сторона рогожи должна быть
обращена наружу (рис. 7)
B: В отверстия (рис. 8), находящиеся около
ножек корпуса котла, винтами M8 12 за-
крепите обе консоли (8), используя при
том соответствующие засечки.
C: Электрическую панель управления (7)
установите так, чтобы засечки, находящи-
еся на нижней консоли в задней части же-
стяного корпуса, наделись на передние
соединительные стержни кожуха котла
(рис. 9).
D: Боковые секции (3 и 4) нужно сначала
привинтить на нижние консоли, а потом на
верхнюю часть электрической панели
управления (рис.10)
E: Установите и закрепите заднюю секцию с
использованием соответствующих винтов
(5).
F: Кабель горелки протяните через отвер-
стие, расположенное на правой стороне
нижней грани боковой секции, а через со-
ответствующее отверстие в задней сек-
ции протяните кабель питания.
G:На заднюю часть боковых секций с помо-
щью штифтов прикрепите крышку (6).
H:Переднюю секция (1) прикрепите на пе-
реднюю часть боковых секций тоже с по-
мощью штифтов.
I: Переднюю нижнюю доску (2) вложите в
засечки на главной торцевой секции.
L: В отверстия на боковых секциях котла
всуньте две пластиковые вложки, кото-
рые входят в комплект постаки
Рис.8
Нижние консоли
Рис. 9
Панель управления
Рис. 10
Боковые секции
Рис. 7
Изоляция
