126
Установка и замена компонентов
www
.dell.com | support.dell.com
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения.
Если при установке чувствуется сопротивление, проверьте разъемы и измените направление
установки платы.
3
Установите новую мини-плату PCI.
ВНИМАНИЕ.
Во избежание повреждения мини платы PCI убедитесь, что при ее установке на
место под ней нет кабелей антенны.
a
Совместите мини-плату PCI с раъемом, установив ее под углом 45 градусов, и
нажатием установите ее в разъем до щелчка.
b
Подсоедините кабели антенны к мини-плате PCI. Проследите за тем, чтобы кабели
подключились к небольшим разъемам на мини-плате PCI.

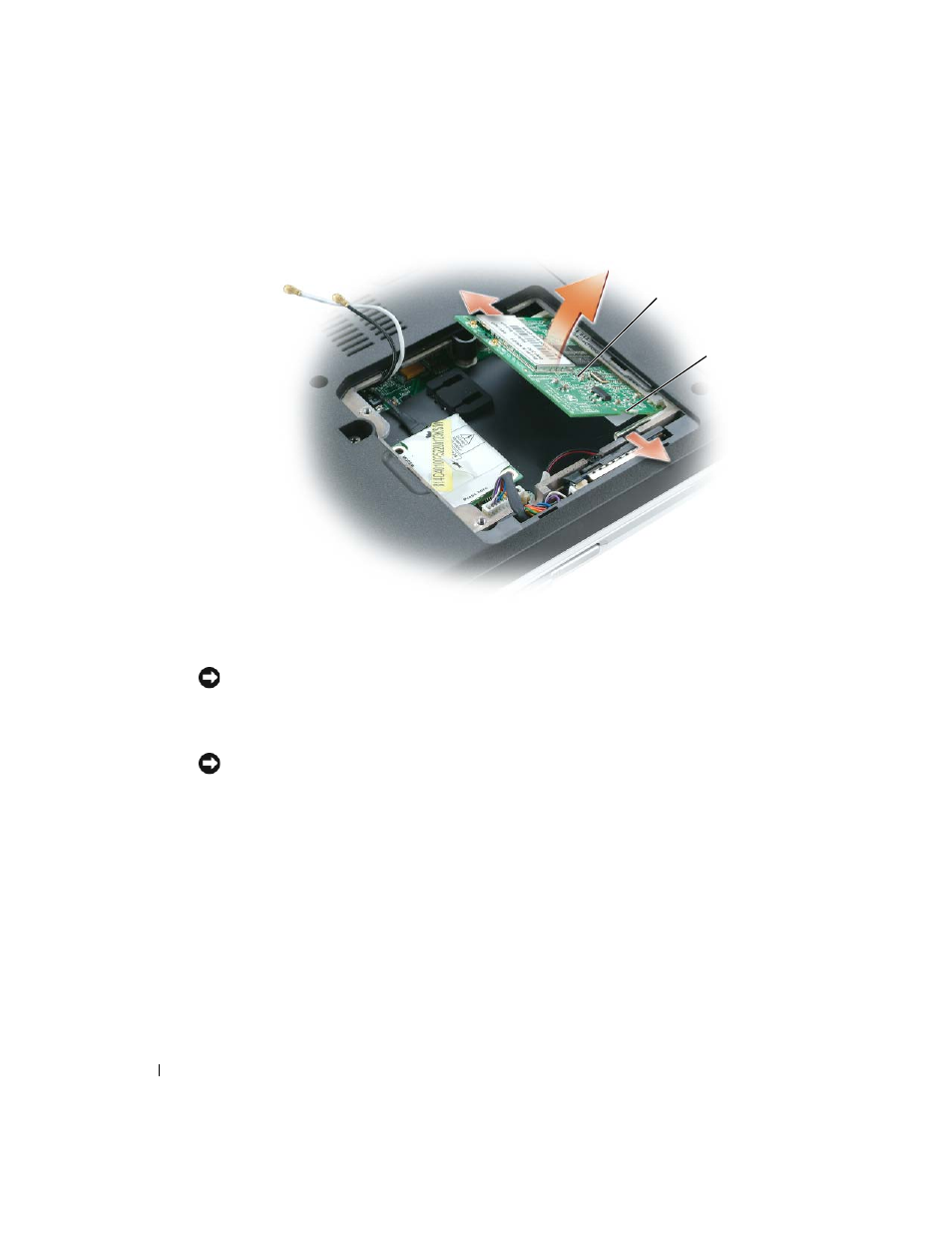

1
плата Mini PCI card
2
металлические защелки (2)
1
2
