Установка и замена компонентов
www
.dell.com | support.dell.com
3
Извлеките установленный модем:
a
Выверните винты, которые крепят модем к системной плате, и отложите их в сторону.
b
Потяните вверх приклеенный язычок, чтобы вынуть модем из разъема на системной
плате, затем отсоедините модемный кабель.
4
Установка нового модема.
a
Подключите модемный кабель к модему.
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения.
Если при установке чувствуется сопротивление, проверьте разъемы и измените направление
установки платы.
b
Выровняйте модем с отверстиями для винтов и вдавите модем в разъем на системном
блоке.
c
Затяните винты, которые закрепляют модем на системной плате.
5
Закройте крышку отсека для модема/мини-платы PCI/беспроводной платы.

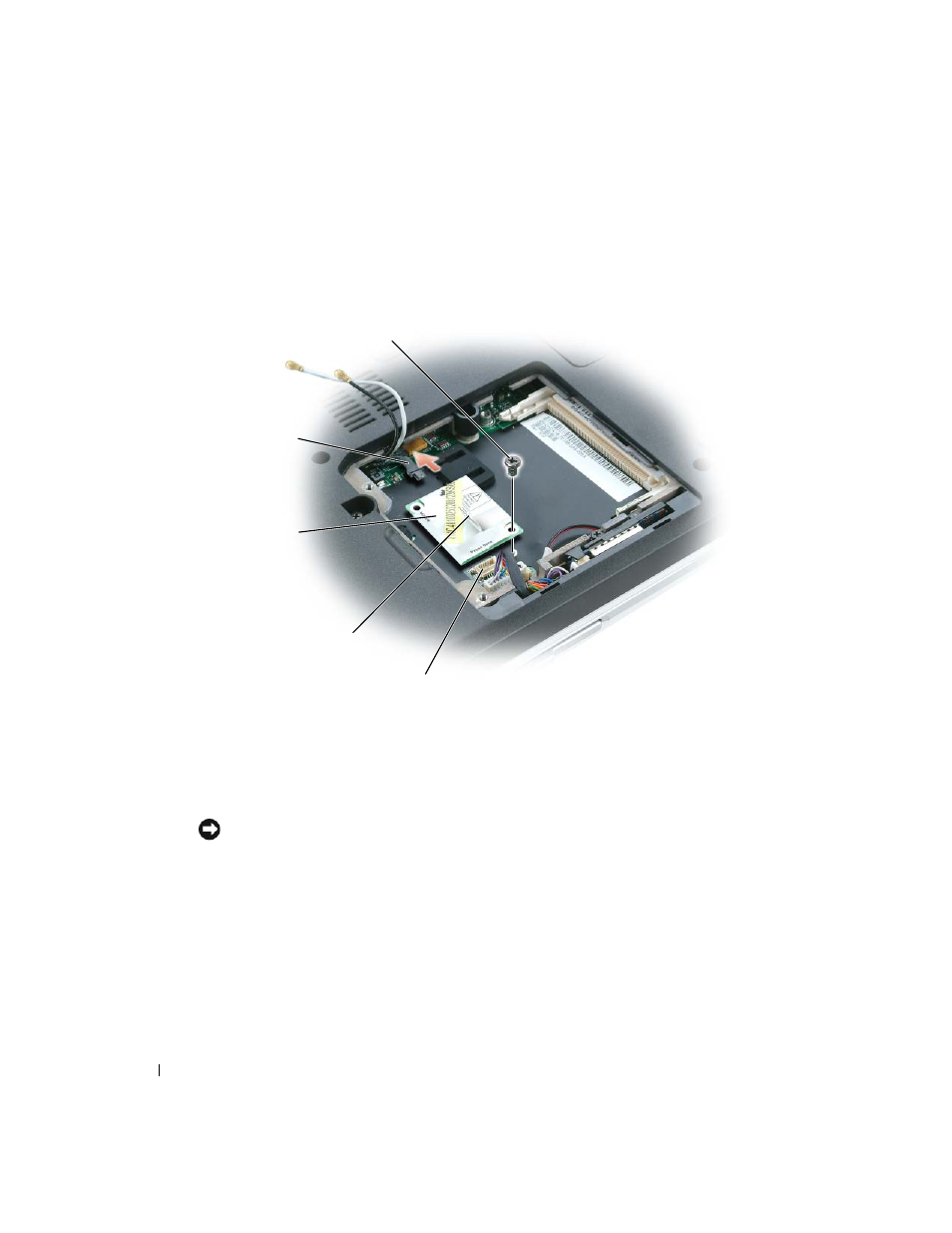

1
винт
3
модем
5
разъем на системной плате
2
кабель модема
4
язычок
4
5
1
2
3
