Установка и снятие компонентов
189
4 Совместите наконечник крестообразной отвертки со слотом на
отрывной металлической плате и проверните отвертку наружу, чтобы
отломать металлическую пластину.
5 Осторожно вставьте дисковод на место.
6 Совместите резьбовые отверстия дисковода CD/DVD с резьбовыми
отверстиями отсека для дисковода CD/DVD.
7 Вставьте и затяните два винта, фиксирующих дисковод CD/DVD.
8 Подсоедините кабели питания и передачи данных к дисководу.
9 Подсоедините кабель данных к разъема на системной плате.

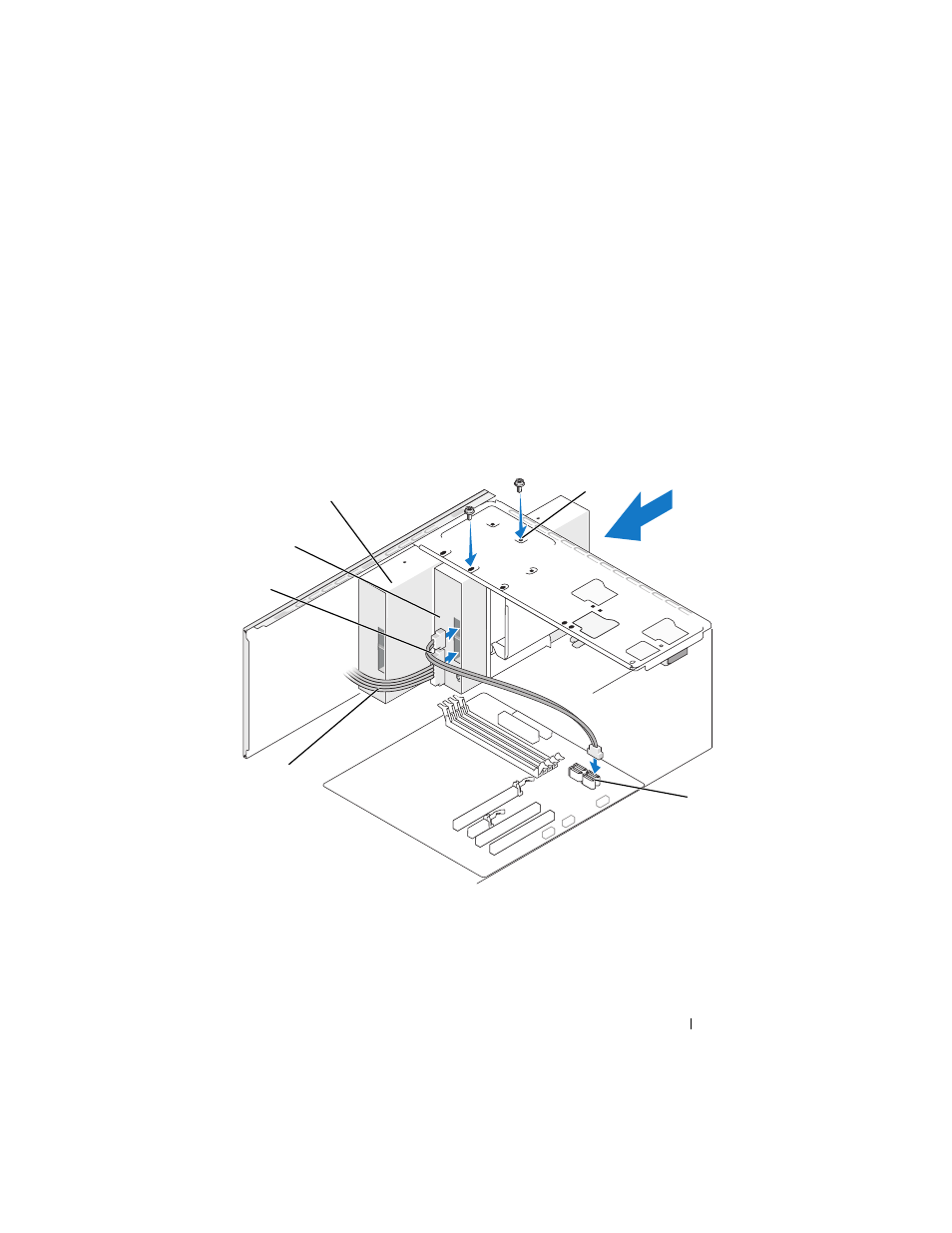

1 дисковод
CD/DVD
2
второй дисковод
CD/DVD
3
кабель передачи
данных
4 кабель питания
5
разъем на системной
плате
6
резьбовые отверстия
в отсеке для
дисковода CD/DVD
1
2
3
4
5
6
