156
Установка и снятие компонентов
Установка платы PCI/PCI Express
1 Выполните процедуры, описанные в разделе “Перед установкой”
2 Снимите крышку компьютера. Смотрите раздел “Снятие крышки корпуса
3 Извлеките винт, удерживающий фиксирующую скобу платы.
4 Приподнимите фиксирующую скобу платы и отложите ее в сторону, в
безопасной место.
5 При установке новой платы снимите заглушку, чтобы открыть слот для
платы.
6 Чтобы заменить уже установленную плату, выньте ее из компьютера.
При необходимости отсоедините от платы все подключенные кабели.
• При работе с платой PCI возьмите ее за верхние углы и извлеките
из разъема.
• При работе с платой PCI потяните крепление, возьмите плату за
верхние углы и извлеките ее из разъема.

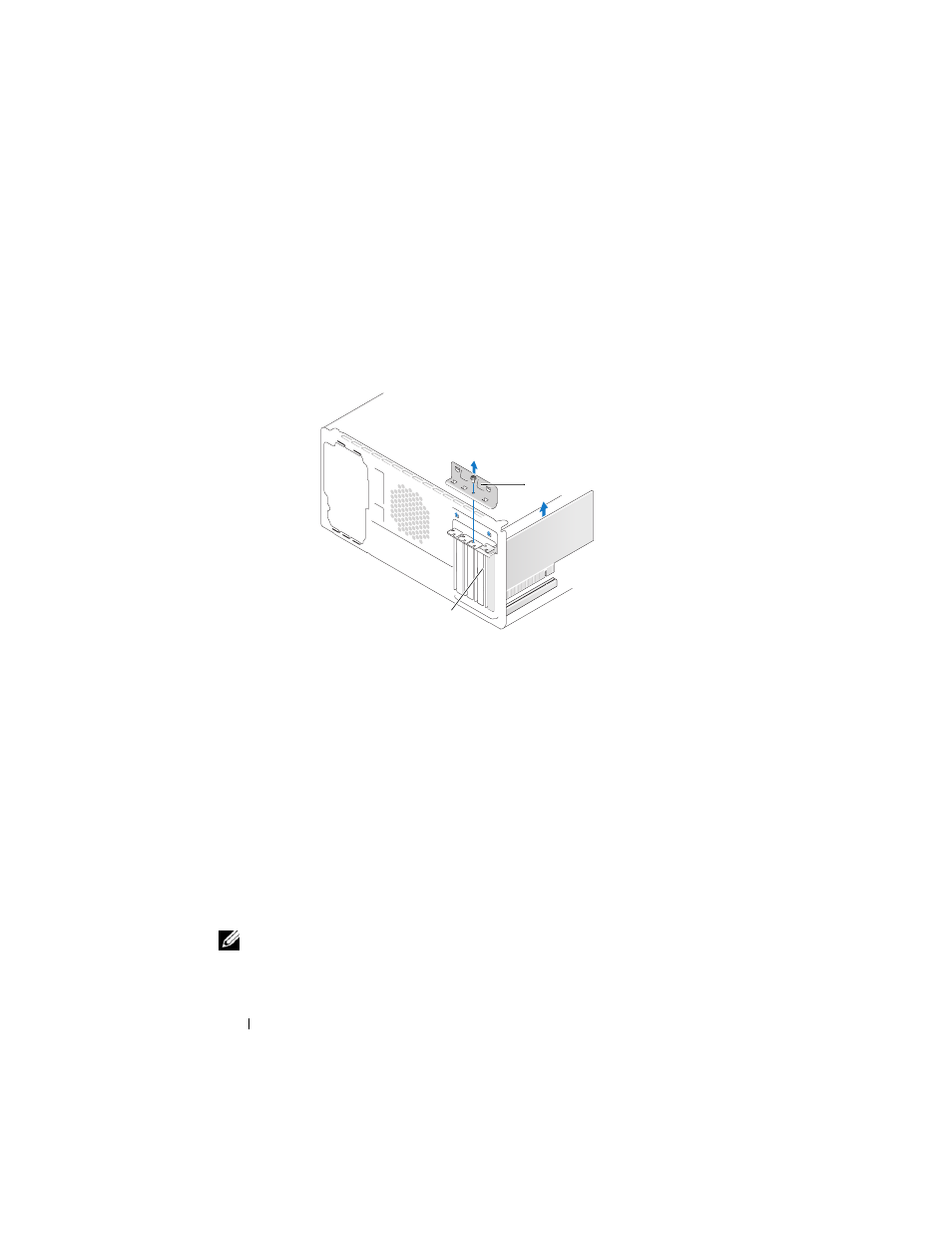

ПРИМЕЧАНИЕ: Положение платы, показанной на иллюстрации,
является примерным и может отличаться от вашего конкретного
случая.
1 фиксирующая скоба платы
2
заглушка
1
2
