158
Установка и снятие компонентов
9 При установке платы PCI Express в разъем для 16-канальной платы
расположите плату так, чтобы выровнять зажимное гнездо с зажимом.
10 Вставьте плату в разъем и с усилием нажмите на нее. Убедитесь, что
плата вошла в слот до конца.
11 Установите фиксирующую скобу платы, убедившись в соблюдении
следующих условий.
• Направляющий зажим совмещен с направляющей выемкой.
• Верхние части всех плат и заглушек находятся на одном уровне с
выравнивающей пластиной.
• Выемка в верхней части платы или заглушки расположена вокруг
направляющей.

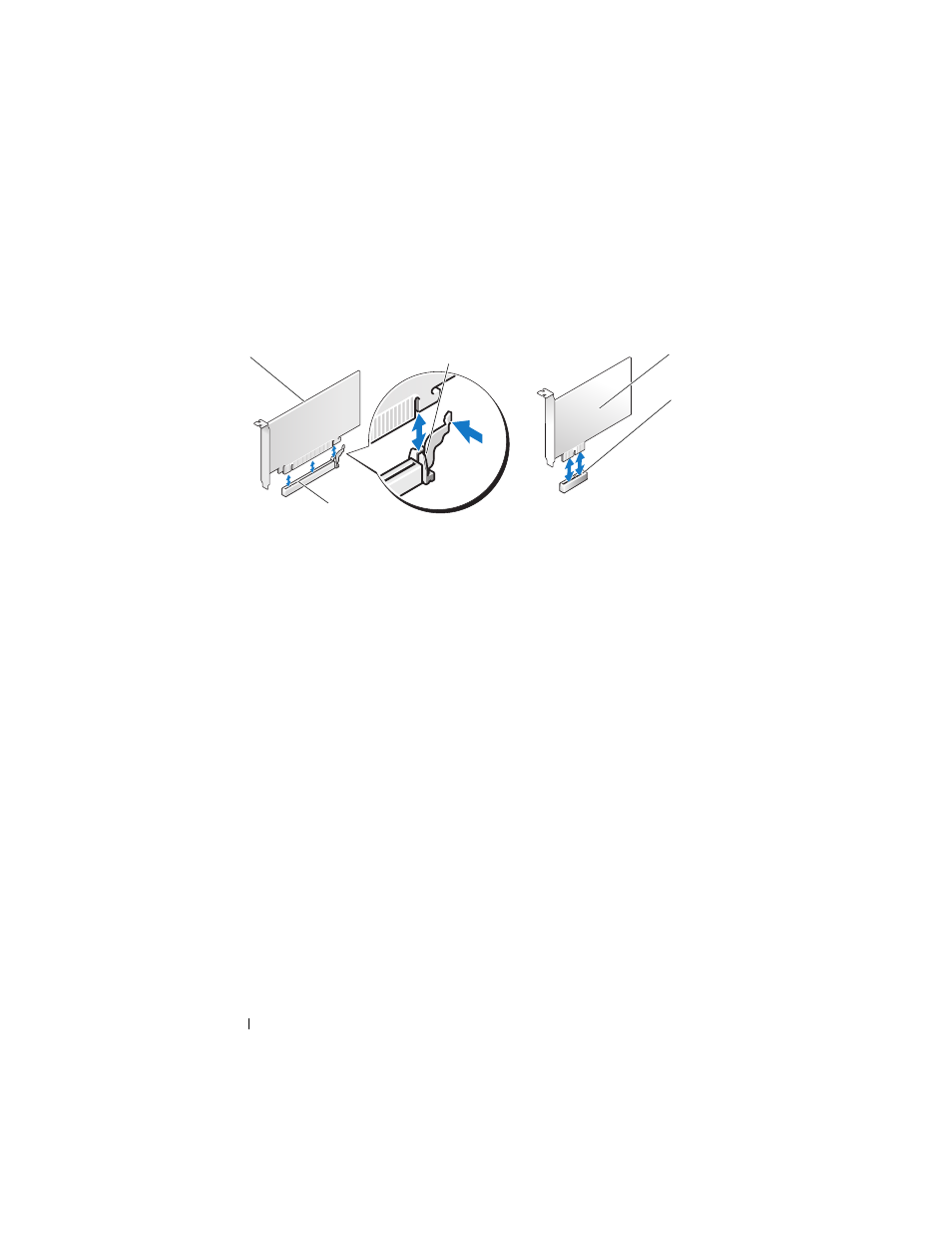

1 плата PCI Express x16
2 защитный фиксатор
3 плата PCI Express
x1
4 слот для платы PCI
Express x1
5 слот для платы PCI
Express x16
1
5
2
3
4
