Установка и снятие компонентов
181
ПРИМЕЧАНИЕ: Расположение разъемов может значительно зависеть
от типа системы. Дополнительную информацию смотрите в разделе
“Элементы системной платы” на стр. 135.
4 Отсоедините USB-кабель устройства FlexBay и кабель питания от
тыльной стороны устройства чтения карт памяти и от внутреннего
USB-разъема на системной плате (см. раздел “Вид компьютера
изнутри” на стр. 134).

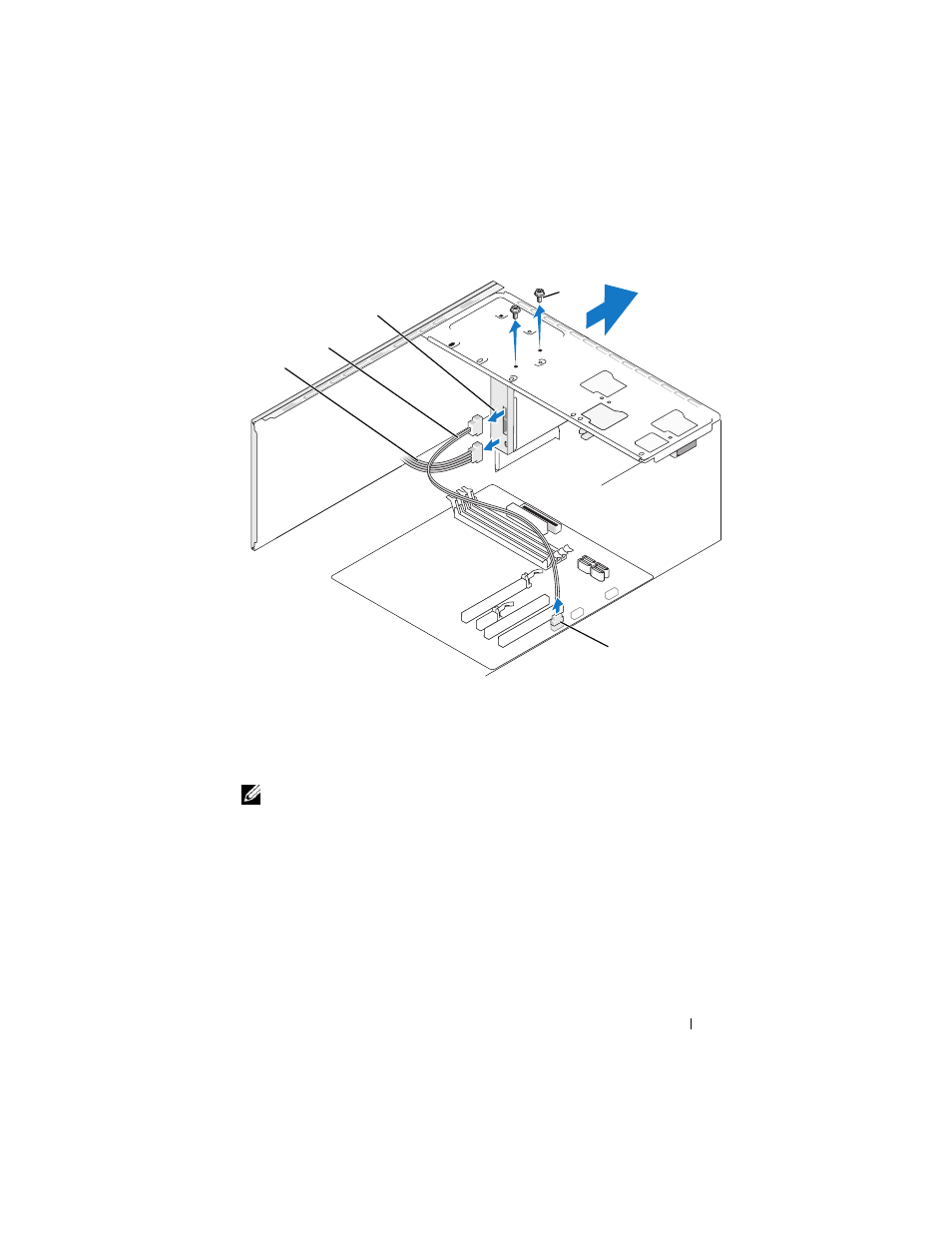

5 Извлеките два винта, фиксирующие устройство чтения карт памяти.
6 Выдвиньте устройство чтения карт памяти с передней стороны
компьютера.
1 устройство чтения карт
памяти
2
кабель передачи
данных
3
кабель
питания
4 разъем на системной
плате
5
специальные винты (2)
*1
*
Имеется не на всех компьютерах.
2
4
3
5
