Установка и снятие компонентов
6 Установите и затяните четыре винта для фиксации жесткого диска.
7 Подсоедините кабели питания и передачи данных к дисководу.
8 Подсоедините кабель данных к системной плате.
9 Проверьте все кабели, чтобы убедиться, что они надлежащим образом
подключены и надежно установлены.

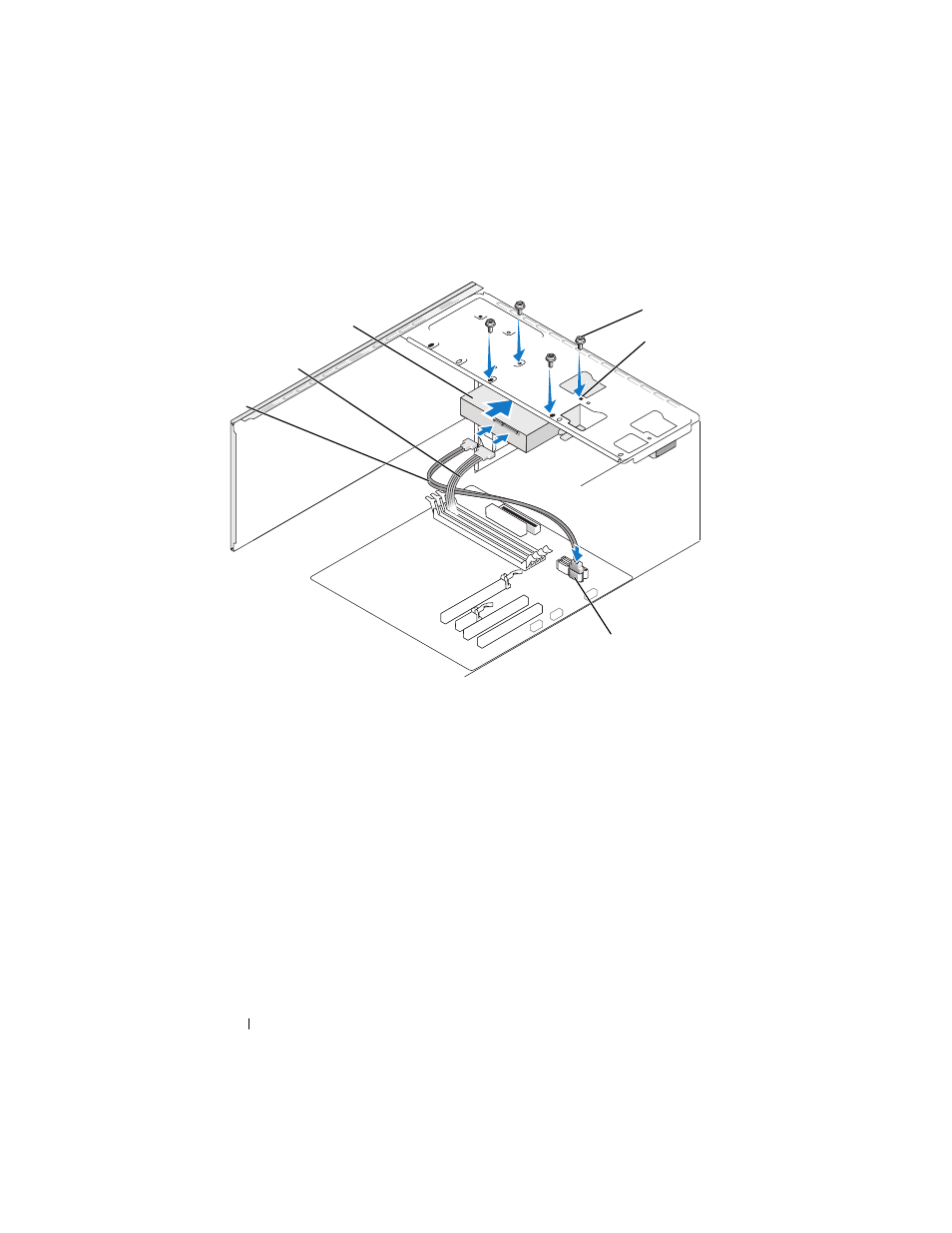

1 жесткий диск
2
кабель питания
3
кабель передачи данных
последовательного
порта ATA
4 разъем на
системной плате
5
резьбовые отверстия
в отсеке для
жесткого диска (4)
6
винты (4)
2
4
3
6
5
1
