172
Установка и снятие компонентов
6 Установите и затяните четыре винта для фиксации жесткого диска.
7 Подсоедините кабели питания и передачи данных к дисководу.
8 Подсоедините кабель данных к системной плате.
9 Проверьте все кабели, чтобы убедиться в их надлежащем подключении
и надежной установке.

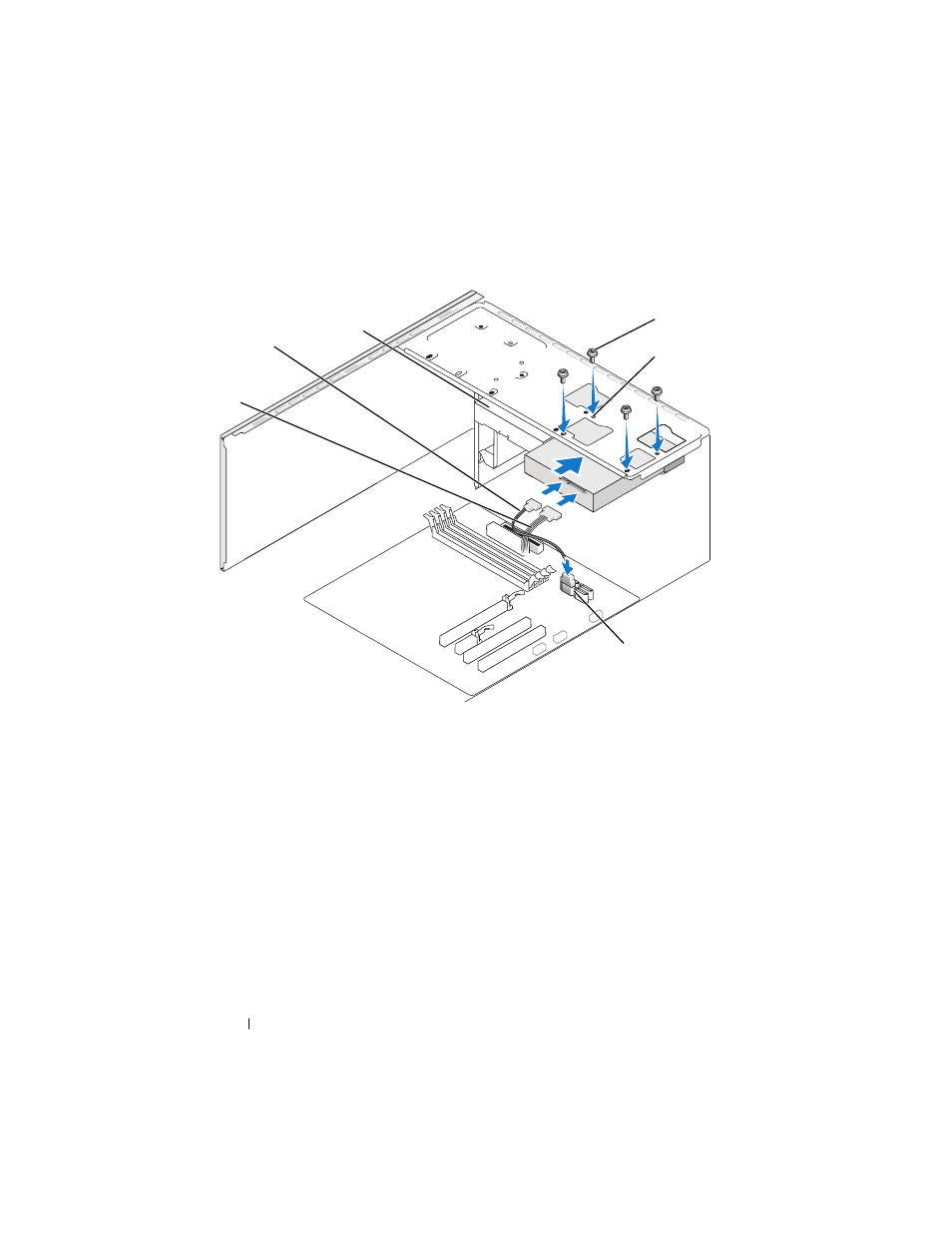

1 второй жесткий диск
(дополнительно)
2
кабель передачи данных
последовательного
порта ATA
3
кабель питания
4 разъем на системной
плате
5
резьбовые отверстия в
отсеке для жесткого
диска (4)
6
винты (4)
2
4
3
1
6
5
