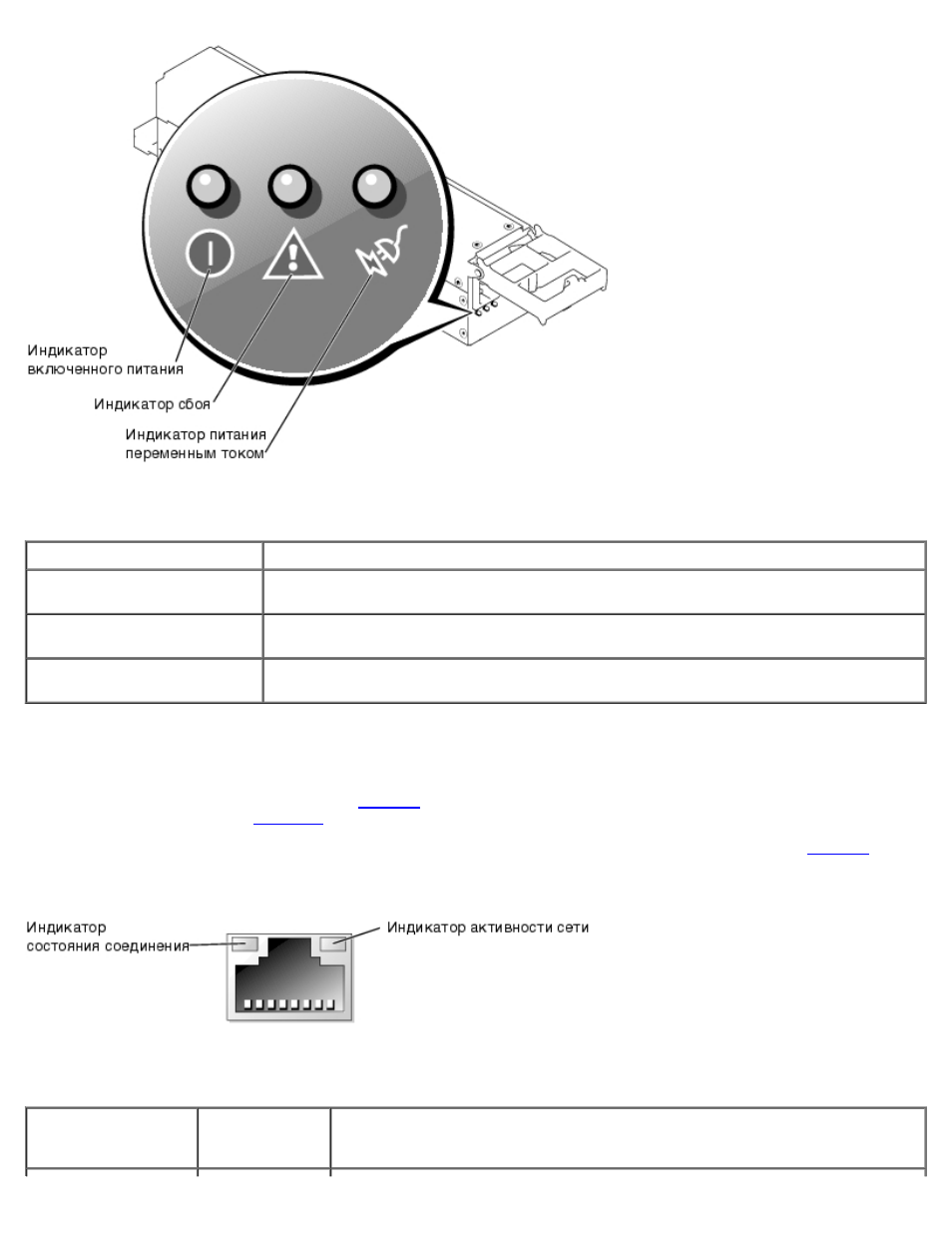

Таблица 1-7. Сигналы индикаторов блока питания
Индикатор
Сигнал индикатора
Индикатор включенного
питания
Зеленый сигнал свидетельствует о работоспособности блока питания.
Индикатор сбоя
Красный сигнал указывает на неполадку блока питания (сбой вентилятора, ошибка
напряжения и т.п.).
Индикатор наличия питания
переменным током
Зеленый сигнал указывает на то, что на блок питания подается переменный ток и
система подключена к источнику переменного тока.
Индикаторы контроллеров сетевого интерфейса
Для каждого контроллера сетевого интерфейса предусмотрен индикатор на задней панели, отражающий состояние
активности сети и сетевого соединения (см.
). Сигналы индикаторов контроллеров сетевого интерфейса на
.
На передней панели для каждого контроллера сетевого интерфейса имеется индикатор соединения (см.
). Этот
индикатор указывает, подключен ли соответствующий контроллер к сети.
Pисунок 1-6. Индикаторы контроллеров сетевого интерфейса
Таблица 1-8. Сигналы индикаторов контроллеров сетевого интерфейса
Индикатор
состояния
соединения
Индикатор
активности
сети
Сигнал индикатора
